7. Oktober 2020: Die Luftpumpe für die RUR ist fertig
In Krefeld hängt die 6" / 6 1/2" Westinghouse-Pumpe für die RUR frisch lackiert am Haken (Aufnahme EWK). Damit dürfte auch die für den Lokkasten vorgesehene Farbe klar sein...
18. September 2020: Kurbelzapfen E.K.B. 14g
Die Achsen unserer 14g sind in Žamberk gebürstet und befundet worden. Hierbei wurde Wert darauf gelegt, dass die Stempelungen der Radsäzte lesbar erhalten bleiben. Als Beispiel ist über eine Stempelung "80 T" erkennbar, dass der Kurbelzapfen mit einem Pressendruck von 80 t eingepreßt wurde. Anhand der Stempelungen kann man übrigens nachvollziehen, dass der zweite Radsatz schon mindestens ein mal mit dem vierten Radsatz getauscht wurde. Mögliche Ursache: Der vierte Radsatz war scharf gelaufen und wurde mit dem weniger verschlissenen zweiten getauscht, um ein Überdrehen heraus zu zögern.

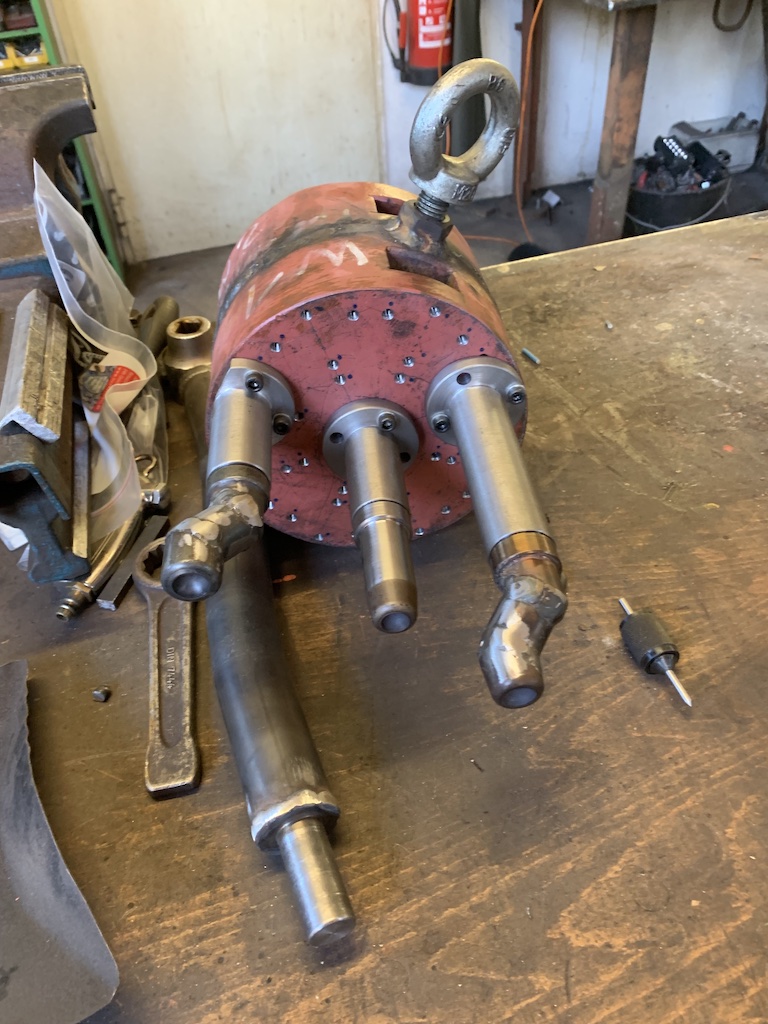

Die Achsschenkel lassen sich ohne Abpressen der Radsterne überarbeiten. Alle Kurbelzapfen sind hingegen - wie schon vorher befürchtet - eingeschweißt und nicht mehr sinnvoll zu gebrauchen. Vorgesehen ist, die Zapfen abzuschneiden und den in den Radsternen verbliebenen Rest auszubohren. Dabei kann auf dem Bohrwerk auch die Winkellage der Kurbelzapfen entsprechend den Toleranzen aus der DV 946 kontrolliert und bei Bedarf korrigiert werden. Die neuen Zapfen werden gehärtet und geschliffen.
Die Lieferung der bestellten neuen Radreifen wird für den Oktober erwartet.
4. September 2020: Nach 7 Jahren Rückkehr der RUR nach Deutschland
Fast auf den Tag genau 7 Jahre nach der Abholung der RUR aus Schierwaldenrath (am 19. September 2013) wird die RUR nach Deutschland zurückkehren - leider nicht komplett fertiggestellt wie ursprünglich vorgesehen...
Nach der ursprünglichen Planung sollte die RUR bereits im Sommer 2017 fertig sein. Nachdem Alan Keef zuvor die Lok III und Lok 5 von Kleinbaan in jeweils 2-3 Jahren, inklusive Kesselneubau, mustergültig restauriert hatte, erschien dies auch als ein realistischer Zeitplan. Dann bekam das Projekt aber nicht vorhersehbare Hits:
Der tragische Tod des betreuenden Lokschlossers, die Kündigung des Betriebsleiters bei Alan Keef, der Verkauf des vorgesehenen Kesselbauers an neue Eigentümer. Im Kaufvertrag war mit der Selfkantbahn auch vereinbart gewesen, dass die IHS für die Dauer der Restaurierung der Lok mindestens einen Mitarbeiter mit ausreichender Qualifikation und Befugnis bereitstellt, der die Restaurierung organisatorisch begleitet und für die Kommunikation sorgt. Zwar gab es gute und einvernehmliche Abstimmungen zwischen Selfkantbahn und Wim Pater, wie die Lok aussehen sollte. Wegen Arbeitsüberlastung und fehlenden Freiwilligen auf Seiten der Selfkantbahn war aber niemand da, der Alan Keef betreute oder in den ersten 3 Jahren auch mal zur Klärung von technischen Fragen nach England fuhr. Wegen offener Fragen und Entscheidungen blieben in Folge Arbeiten in England mehrmals mehrere Wochen liegen.
2016 stellten wir uns die Frage, ob wir die RUR enweder aus England zurückholen oder die Projektbetreuung neu aufsetzen sollten. Aus der Not heraus hat dann Kleinbaan selber Mitte 2016 das Projektmanagement übernommen. Angefangen bei der Suche nach einem Lieferanten für den Neubaukessel, über das Aufsetzen eines neuen Projektplans und einer gemeinsamen Dropbox, das Klären unzähliger Detailfragen über Mail bis hin zu regelmäßigen Projekttreffen mit Alan Keef vor Ort in Ross-on-Wye oder in Veedam.
Der nächste Hit kam im November 2018, als der verbliebene Lokschlosser einen schweren Arbeitsunfall hatte und bis heute arbeitsunfähig ist. "Rettung" war im Sommer 2019 die Untervergabe der Fahrwerksarbeiten an die Werkstatt der Vale of Rheidol Railway in Wales. Die VoR hat dann auch die Arbeiten strukturiert fortgeführt und lag im Zeitplan - bis in Folge von Covid-19 die VoR den Betrieb und die Werkstatt im März 2020 schließen musste und nicht vor 2021 wieder regulär öffnen wird.
Dankensweiterweise hatte sich die VoR aber bereit erklärt, nur und auschließlich für die Fertigungstellung der beauftragten Arbeiten an der RUR die Werkstatt im August für rund 4 Wochen temporär zu öffnen - das Ergebnis dieser konzertierten Aktion seht ihr auf diesen Bildern.

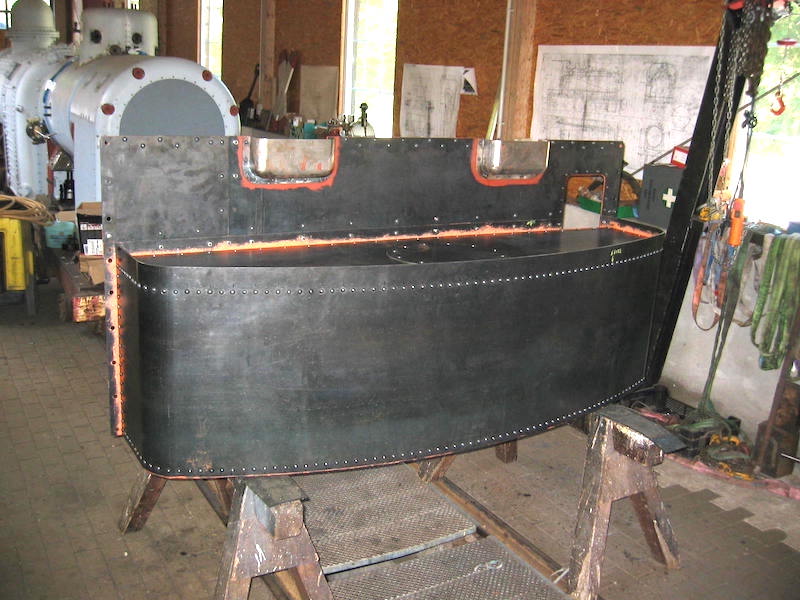

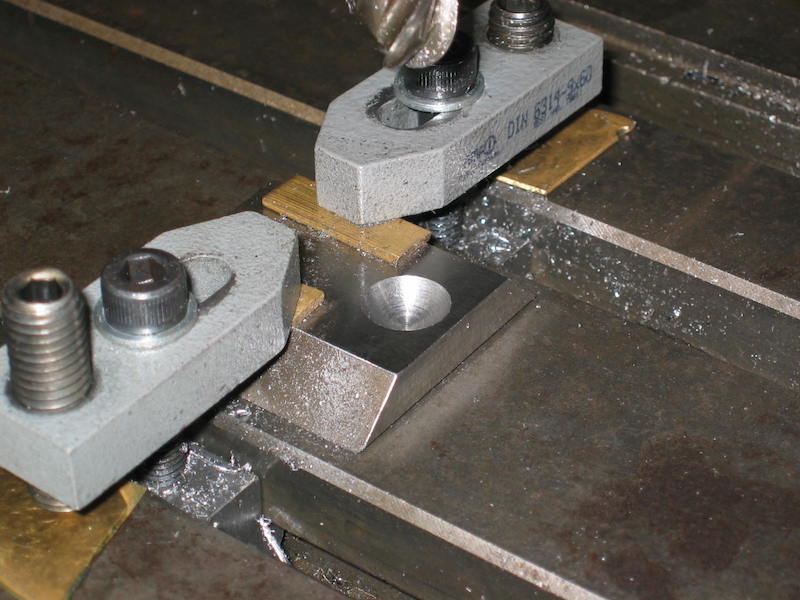

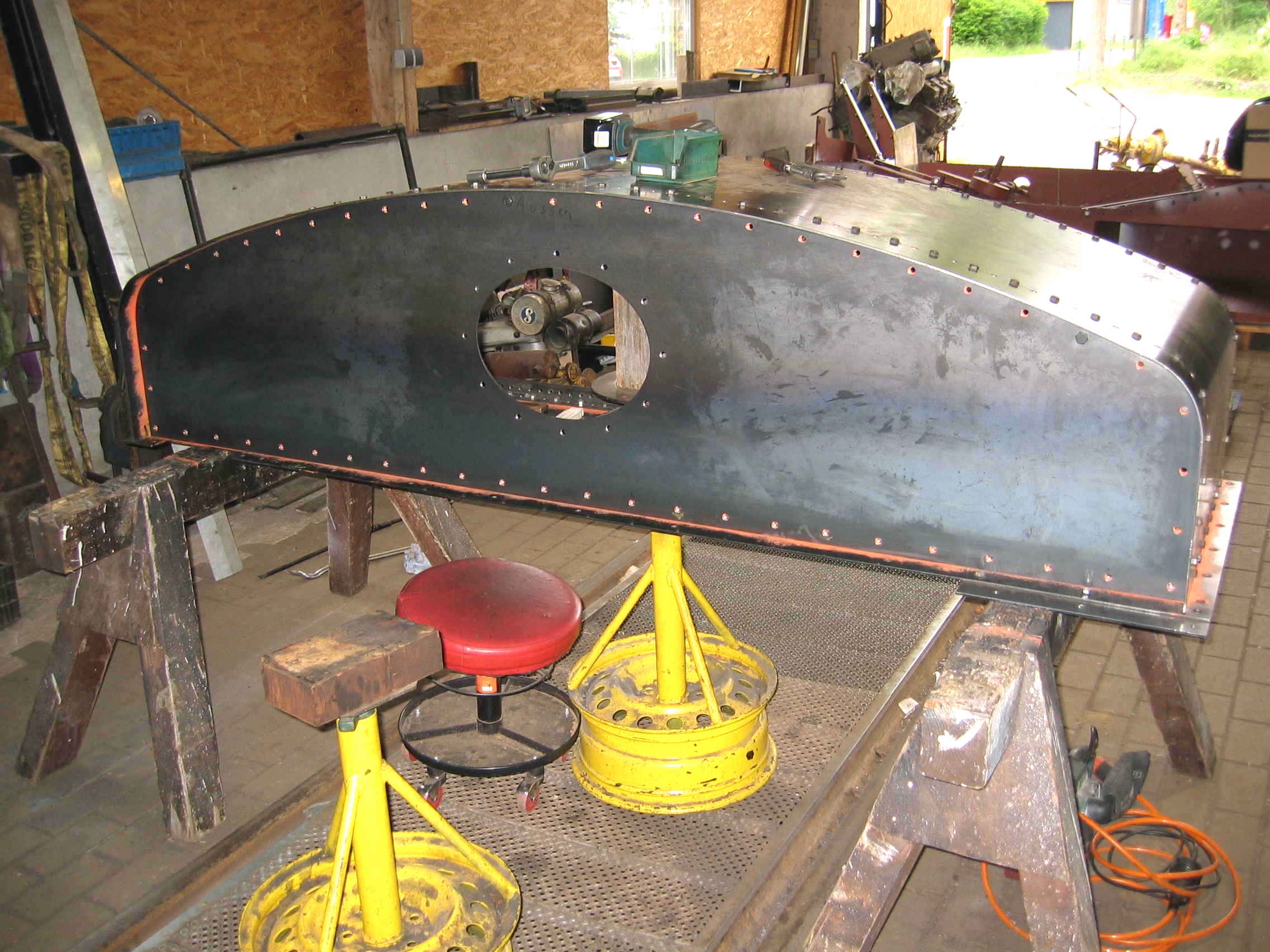

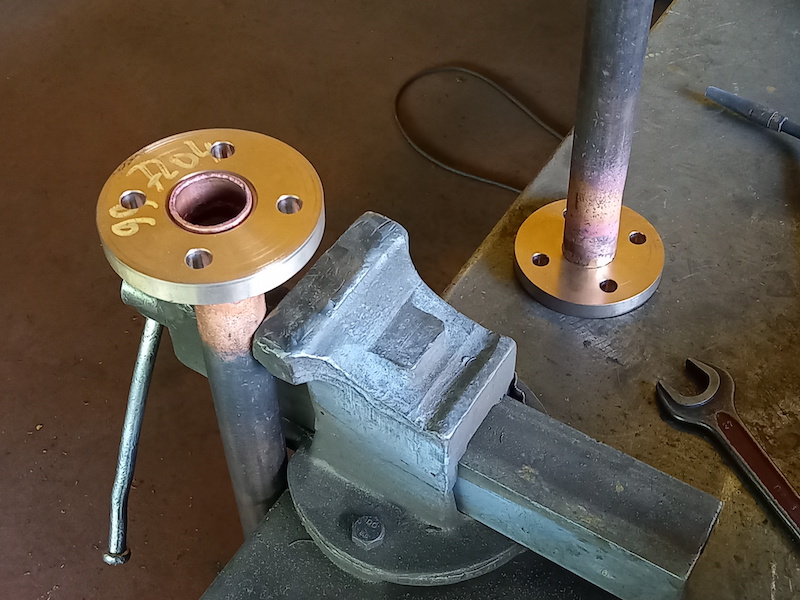

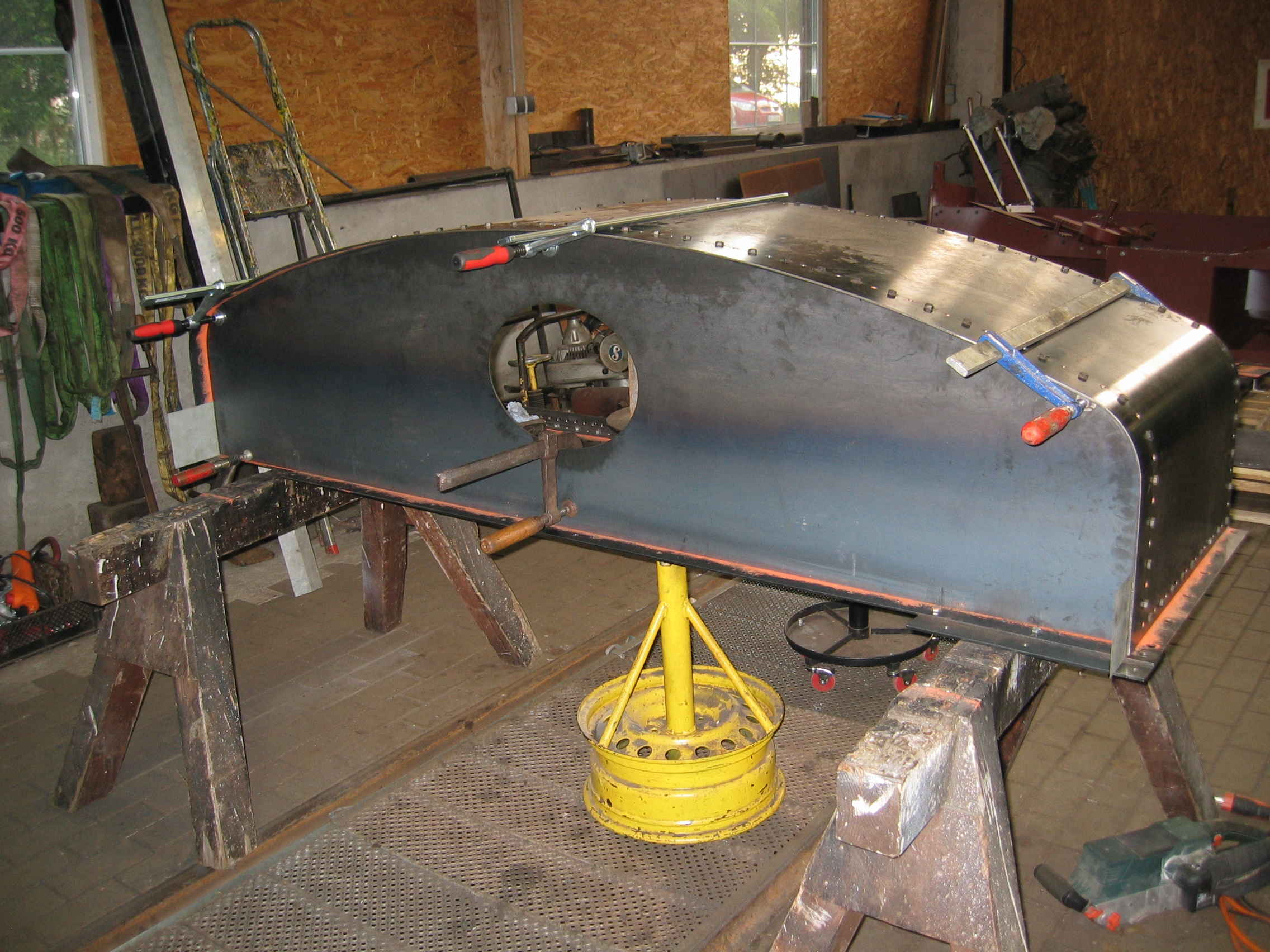

In der letzten Woche hat die VoR noch ein paar Justagen an den Lagern und der Steuerung vorgenommen. Die Maschine läuft jetzt unter Druckluft mit 1 bis 1,5 Bar ruhig durch. Da die Einstellung der Steuerung sich Design-bedingt mit dem Einfedern verändert, werden wir die finale Feinjustage der Steuerung erst vornehmen können wenn Lokkasten, Wasserkästen, Kessel und Kondensator (zusammen einige Tonnen Gewicht) montiert sind.
Am Donnerstag wurde die RUR wieder an Alan Keef übergeben. Die Endmontage einer Lok ist erklärungsbürftig, dazu kommen Unterschiede zwischen deutschem und britischem Dampflokbau. Aktuell sind Covid-19-bedingt Reisen nach England schwierig. Zudem ist durch Krankheit und Fluktuation bei Alan Keef kein qualifizierter Mitarbeiter mehr da, der sich mit der RUR noch näher auskennt. Daher haben wir beschlossen, andere Fahrzeugprojekte zu depriorisieren und die RUR zur Fertigstellung in die Werkstatt bei der MME in Hüinghausen zu holen.
Mit aufgesetztem Kessel und aufgesetztem Lokkasten wird das Triebwerk nur noch vom Führerstand in gebückter Haltung zu sehen sein. Der hochstehende Hebel links vom Längsträger ist die Fußbremse. Diese reichte für den Einsatz als Speicherlok bei der Papierfabrik Schoeller, auch zum Verschieben beladener Rollwagen, völlig aus.
Die Hinterachse auf dem Rollenprüfstand. Das fehlende Bremsgestänge für die Lufbremse wurde mit Hilfe der Werkszeichnung nachgebaut.
23. August 2020: Stellmacherarbeiten an den Aufbauten für FKB 10 und KKB 7
In den letzten Tagen war der Schreiner wieder fleißig: Das Dach für den Wagen 10 ist bis auf die Verbindung der Freisparren zu den Pfetten fertig.
Die Säulen für den Wagen FKB 10 und Wagen KKB 7 (8 Ecksäulen,44 Säulen neben Fenstern und Außentüren) sind alle fertig ausgehobelt und haben schon die Zapfenverbindungen zum Grundrahmen.
Die Sparren für Wagen 7 sind bis auf die Schwalbenvebrindungen auch fertig. Als nächstes wollen wir die Fälze in die Säulen für den FKB 10 einarbeiten und die oberen Zapfen anarbeiten.
18. April 2020: Aufarbeitung O-Wagen GbKB 1050 begonnen
In Hüinghausen hat die Aufarbeitung des 5. O-Wagens unseres "Lenz"-Zuges begonnen. Vor dem Sandstrahlen werden zunächst alle Anbauteile vom Rahmen abgebaut, um diese separat zu sandstrahlen und zu richten oder nachzufertigen. Später werden die Teile wieder angenietet oder angeschraubt. <brclass="responsive" />
Auch wenn wegen den Corona-Beschränkungen die eigenen Hobby-Arbeiten momentan auf den Rechner und den Arbeitskeller beschränkt bleiben, sind jetzt 11 Fahrzeuge von Kleinbaan in der aktiven Aufarbeitung:
- 3 Dampfloks (RUR, Mosbach-Mudau 4, E.K.B. 14g)
- 4 „Lenz“ Wagen (FKB 6, FKB 10, KKB 7 und jetzt der O-Wagen GbKB 1050)
- 2 OEG-Wagen (OEG 1024 und 1017)
-
2 Wagen für den „Weyer“-Zug (
BK 38 und MKB F Nr4)
7 der 8 beteiligten Werkstätten können momentan mehr oder weniger "normal" weiterarbeiten, nur die Werkstatt der VoR ist bis auf weiteres komplett geschlossen. <brclass="responsive" />
Ein kleiner Hinweis: Im Beitrag war ein kleiner Zahlendreher: Mit haben dem O-Wagen mit der PKP Inventarnummer 284/08 begonnen (GbKB 1050), der Beginn der Aufarbeitung vom KKB 242 (PKP Inventarnummer 289/08) folgt im Blockabstand. Die Rahmenlänge beider O-Wagen ist gleich, die 30 cm Unterschied beim Radstand (3,50 m gegenüber 3,20 m beim KKB 242) ist nur zu erkennen wenn die beiden Wagen nebeneinander stehen.
3. April 2020: Joy-Steuerung
Diese Woche haben wir wieder von der Werkstatt der Vale of Rheidol Railway Fotos zum Fortschritt der Arbeiten an unserer Dampflok RUR bekommen. Normalerweise ist offensichtlich, welche Bauteile auf einer Aufnahme zu sehen sind. Auch hier war klar, dass es sich um Teile der Steuerung handelt. Nur ist eine Joy-Steuerung an deutschen Dampfloks nicht verbreitet gewesen und es stellte sich die Fragen: Wo sitzen die gezeigten Teile genau - und wie werden sich richtig bezeichnet? Also den Haeder "Steuerungen. Band 3 von Dampfmaschinen" aus dem Jahr 1910 aus dem Bücherregal geholt und mit der Werkszeichnung von Henschel verglichen. Und damit es für den Leser nachvollziebar bleibt, die Teile in der Werkzeichnung markiert und beschriftet.
Die Joy-Steuerung gehört zu der Gruppe der Lenkersteuerungen und war nach Haeder "Für mittlere und grössere Schiffsmaschinen beliebt". Und weiter: "Der Antrieb erfolgt durch Lenker und Gegenlenker, die von der Treibstange A B (Foto einer Treibstange der RUR siehe Tagebuch vom 7. März 2020) angetrieben werden. Im Punkte C der Treibstange greift die Lenkerstange C D an, deren Ende D in einem Schwinghebel D E drehbar gelagert ist. An diesem Ellispsenlenker ist bei F ein Gegenlenker, auch Exenterstange genannt, drehbar befestigt, deren Punkt G mit einem Gleitklotz in einer Schleifkulisse hin und hergleitet, wobei das freie Ende H der Exenterstange ellipsenförmige Bewegungen macht, die durch die Schieberschubstange H J auf die Schieberstange übertragen wird."
Die beiden Lenkerstangen: Links (= oben) das Lager C, das über einen Bolzen mit der Treibstange verbunden ist; rechts das Lager D, das mit Schwinghebel verbunden ist. Dazwischen das Lager F, wo der Bügel der Exenterstange angreift.
Die Exzenterstange: Links von den Gleitklötzen ist noch knapp der Bolzen H erkennbar, über den die Exzenterstange mit der Schieberschubstange verbunden wird. Die Umsteuerwelle mit den Schleifkulissen. (Aufnahme bei Aan Keef vom August 2015, wie die Zeit vergeht.....).
Die Umsteuerwelle mit den Schleifkulissen: (Aufnahme bei Aan Keef vom August 2015, wie die Zeit vergeht.....). Links an der Welle sitzt im eingebauten Zustand der Hebel, über den der Lokführer die Füllung reguliert bzw. die Steuerung auf Vorwärts- und Rückwärtsfahrt stellt. Eine Animation zur Funktion einer Joy-Steuerung ist im Netz unter folgendem Link zu finden: https://steamboating.de/kaiser/dampfmaschine-kaiserliche-marine-02-04.php.
Eine weitere Darstellung findet sich hier: Inside Joy Valve Gear (mit sichtbarer Kulisse).
13. Dezember 2019: Kuppelstangen RUR
Die Werkstatt der Vale of Rheidol Railway hat mit den Kuppelstangen der RUR begonnen. Zum richtigen Spannen der offenen Stangenköpfe bei der Bearbeitung ist Kreativität gefragt.
Hier ein fertiggestellter Stangenkopf.
9. November 2019: Kurbeltag an der E.K.B. 14g
Heute haben wir die E.K.B. 14g von den Transport-Loren gehoben und auf's Gleis gesetzt. Leider können die Wagenwinden mit den Traversen zum vollständigen Ablassen der Lok nicht tief genug abgesenkt werden bzw. sie bauen zu hoch. Zum weiteren Absenken mussten wir dann mit Schwellen, Klötzen, Stockwinden und Hydraulikhebern weiterarbeiten, doch am späten Nachmittag war es geschafft. Danach ging es noch unter die Lok in die Grube um die Achsgabelstege zu lösen und die Stellkeile auszubauen.
16. August 2019: Treibstangenkopf der RUR auf der Drehbank
Die Bohrungen der beiden vorderen Treibstangenköpfe werden ausgedreht. Hierzu ist eine präzise Ausrichtung und Fixierung des Treibstangenkopfes auf der Planscheibe der Drehbank erforderlich. (VoR).
9. August 2019: Bremsgestänge BK 38
Das Bremsgestänge von unserem Bielefelder PwPost 38 nimmt Gestalt an.
