Bei der RUR waren die Wasserkästen mit dem Lokkasten verbunden bzw. die Bleche des Lokkastens bildeten die Außenwand der Wasserkästen. Beim Umbau zur feuerlosen Speicherlok wurden 1943 die Wasserkästen nahe an der Außenwand abgebrannt. Einerseits, weil die Wasserkästen jetzt ohne Funktion waren, andererseits aber auch, um den großen Speicherkessel überhaupt im Lokkasten unterbringen zu können.

Bevor es an den Schablonenbau und die CAD-Konstruktion für die neuen Wasserkästen geht, haben wir die alten Außenbleche vermessen und mit der Fabrikzeichnung verglichen. Hier im Bild der obere rechte Teile der Vorderwand der Lok: Links die Scharniere für die Fronttür der Lok, rechts daneben und oben die Reste des abgebrannten Wasserkastens. Durch ein Nachmessen konnten wir rekonstruieren, das für den Wasserkasten L-Profile in der Abmessung 40 x 40 x 6 verwandt worden waren. Ein Detail, das aus der Fabrikzeichnung nicht hervorgeht. In rechten, rostigen Bereich war das Außenblech vor dem Ausbau von außen um den Eckpfosten des Lokkastens gebogen gewesen.

RUR Frontblech gedrht InnenIMG 0997

Hier die dazu passende Innenansicht. Schön ist zu erkennen, das im Bereich des Bodenringes die Kanten des Eckpfostens angeschränkt sind, damit es beim Übergang vom Eckpfosten auf das Außenblech kein Loch zwischen L-Profil und Außenblech gibt. Schließ soll der Wasserkastens in diesem Bereich auch dicht sein - in der Hoffnung, dass uns das bei Neubau und Vernieten der Wasserkästen auch wieder gelingt.

210724 Nietreihe unten DSC06236 Kopie







d

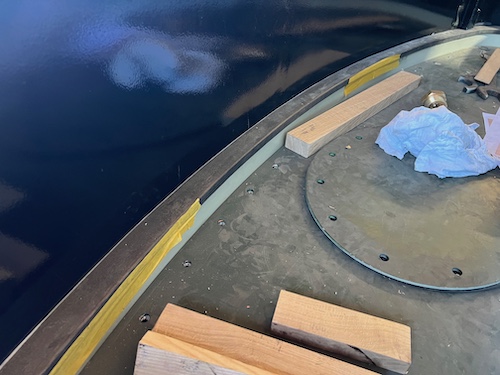

"Fummelarbeit" ist das Anpassen der Domverkleidung an unserer Lok RUR. Wie beim Original haben wir die Domverkleidung längsgeteilt. Hier die Sicht, die sich zukünftig dem Lokführer (Tf) bieten wird. Von links nach rechts:
- Anstellventil für den Injektor auf der Tf-Seite
- Anstellventil für den Hilfsbläser (Handrad fehlt noch)
- Anstellventil für den Körting-Doppelsauger (Handrad zur Seite)
- Befestigung für die Führung des Reglerhebels
- Anstellventil für die Dampfheizung
- Anstellventil für das Läutewerk

210724 Haube DSC06230 Kopie

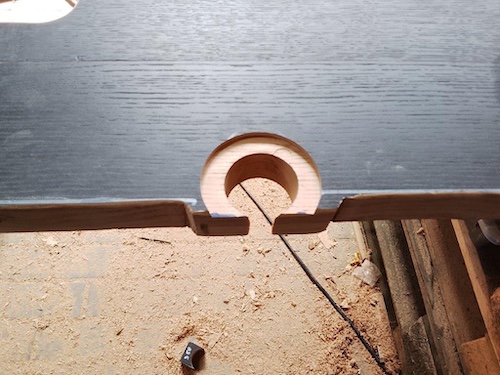

Bei der Restaurierung von Dampfloks sind viele Arbeiten umfangreicher als erhofft. Statt "Sandstahlen - Grundieren - Fertig" müssen am hinteren Sandkasten der RUR umfangreich Bleche erneuert werden, da die alten Bleche nach dem Wegstrahlen von Farbe und Rost einfach zu löchrig waren.

210724 Sandkasten Reko DSC06226

Zumindest die Trichter zum Einhängen der Sandfallrohre können wir weiterverwenden.

210724 Sandfalltreppe DSC06223

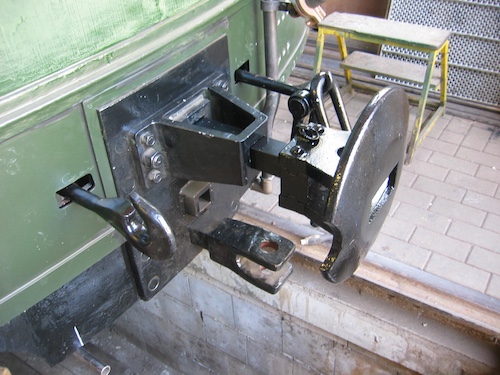

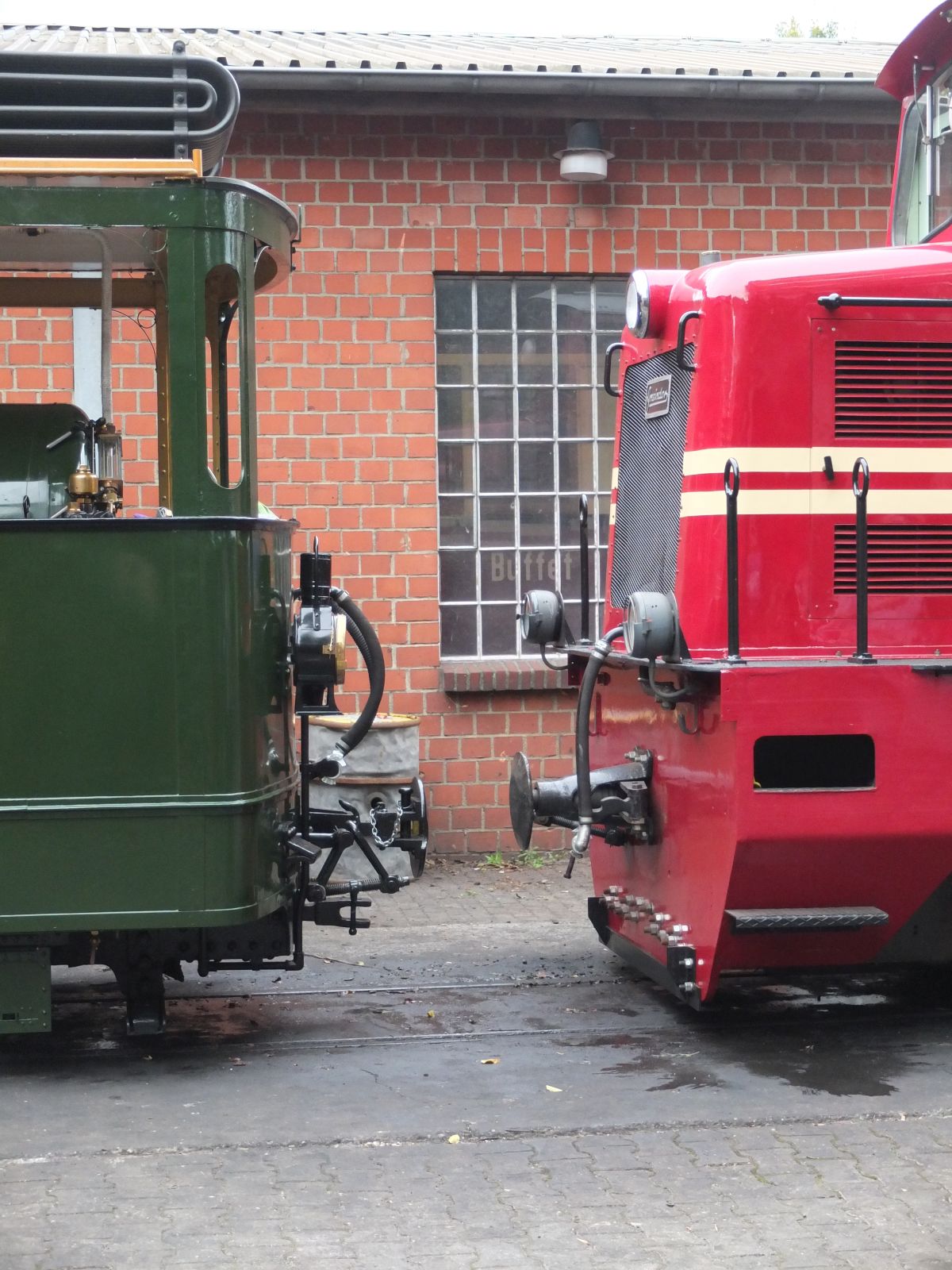

Für die RUR und die E.K.B. 14g haben wir die Kupplungsköpfe für die Saugluftbremse bearbeitet. An den Kupplungsköpfen fehlen noch die Gummidichtungen. Die zugehörigen Schläuche sind zwischenzeitlich auch eingetroffen.

Saugluft Kupplung

Auch der hintere Sandkasten der RUR ist vom Strahlen zurück. Nach dem Strahlen wurden diverse Löcher und Beschädigungen sichtbar, die offenbar nicht nur durch Korrosion, sondern auch durch Granatsplitter oder Beschuß im zweiten Weltkrieg entstanden sind. Düren war im Zweiten Weltkrieg die am schwersten zerstörte Stadt Deutschlands. Von den 126 Fahrzeugen der Dürener Eisenbahn AG hatten nur 14 Rollwagen den Krieg ohne einen Schaden überstanden.

Sandkasten oben gestrahlt

Beim Umbau unserer Lok RUR im Jahr 1943 zu einer Dampfspeicherlok wurde der vorher an der Rauchkammer aufgehängte vordere Sandbehälter oben auf den Speicherkessel gesetzt und erhielt dabei 4 Füße. Ohne Funktionen verblieben an der Rückseite des Sandkastens die früheren Aufhängehaken und am Boden des Behälters die Haken zum Einhängen der Ketten der Sandfallrohre.

Sandkasten vorne

Nach dem Strahlen und Grundieren wird der Behälter zur "Anprobe" an seinen ursprünglichen und zukünftigen Platz gehalten. Jetzt ist auch ersichtlich, warum die Fallrohre nicht fest mit dem Behälter verbunden sind. Vor dem Öffnen der Rauchkammer müssen die Fallrohre ausgehängt werden.

Der Schornstein wird später noch mal um 180 Grad gedreht, damit der Flansch für den Hilfsbläser nach hinten zeigt.

Sandkasten vorne Anprobe

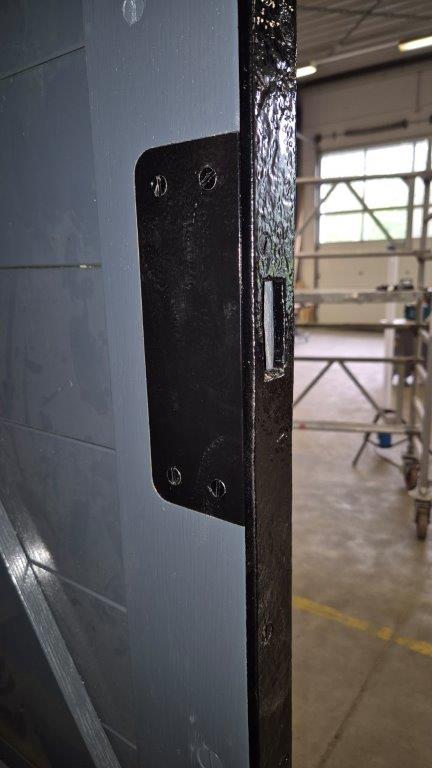

Für unsere Personenwagen aus Pommern haben wir passende Garnituren Türbeschläge und -griffe besorgt.

Türgriffe Reichsbahn Kopie

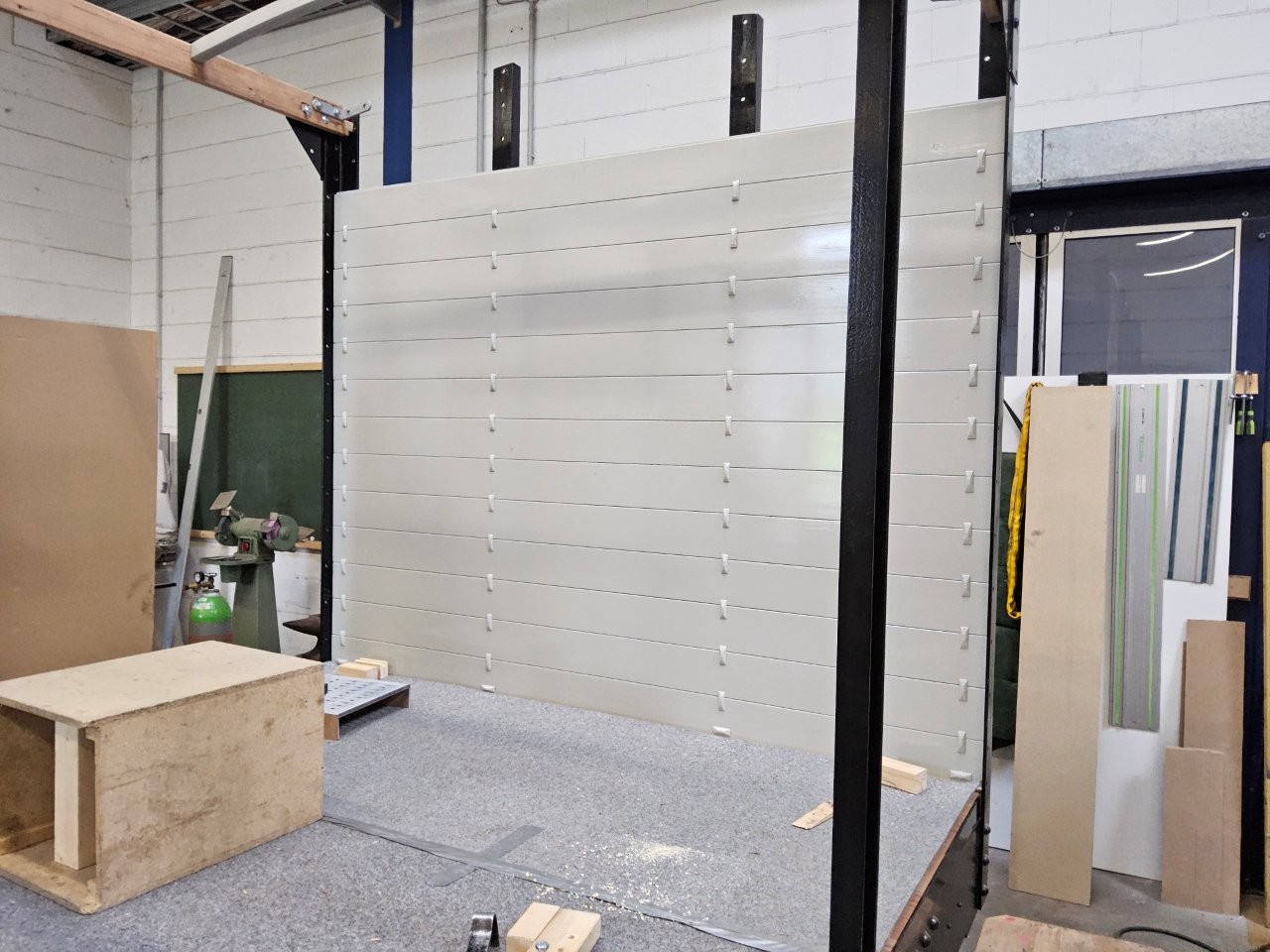

Für unseren Personenwagen FKB 10 wurde ein Trennwandmuster geschreinert und auf die kurze Musterbank gesetzt. Rechts daneben eine weitere breite Mustertrennwand für die 3er Sitzbänke.

IMG 20210709 072249

Für das bequeme Sitzen in der Holzklasse:  Für die Holzbänke in den 3.-Klasse-Abteilen vom FKB 10 und KKB 7 hat unser Schreiner die Knieleisten gefertigt.

IMG 20210709 071540

Die neuen Gleitplatten aus Rotguß sind passend zu den überarbeiteten Achslagerführungen an dem Rahmen bearbeitet und an die Achslagergehäuse montiert.

210710 Achslager DSC04731 Kopie

Wegen Covid-19 waren in Tschechien viele Betriebe über Wochen geschlossen; auch jener Betrieb, wo die Trieb- und Kurbelzapfen unserer Lok zum Härten weilten. Kurz vor unserem Besuch waren die Zapfen endlich nach Zamberk geliefert worden und bei der Besichtung noch schwarz und "handwarm" vom Härten.

210710 Zapfen DSC04732 Kopie

Im Rahmen des Besuchs in Zamberk konnten auch die Arbeiten an den Radsätzen der Lok E.K.B. 14g begutachtet werden.

Die Radsätze, hier ohne Reifen und Kurbelzapfen, erwiesen sich als wenig problematisch.

DSCF4012 reduziert



Endlich konnten wir nach Monaten Warten in die Werkstatt nach Zamberk fahren um die weiteren Arbeiten an der E.K.B. 14g durchzusprechen.

Die Arbeiten am Rahmen sind weigehend abgeschlossen und schön geworden. Der Rahmen liegt momentan auf dem Rücken und in dieser Postion werden auch die Achslager eingebaut und erst danach der Rahmen gedreht.

210710 Rahmen DSC04720 Kopie

Die überarbeiteten Achslagerführungen mit neuen Paßschrauben.

210710 Achslagerführung DSC04725 Kopie



Der Linoleum-Boden im Personenabteil vom FKB 6 ist verklebt und Fußleisten sind fertig mit Messingschrauben verschraubt.

IMG 20210624 121358

Im Jahr 2018 hatten wir zum beim Vorbesitzer neu aufgebauten Personenwagen StMB 13 eine Liste erstellt, was an Beschlagteilen und Ausrüstungteilen zum "Supern" des Wagens noch so fehlt, von "A" wie Aschenbecher bis "Z" wie Zugschlußhalter. Das Treffen am letzten Samstag in Veendam haben wir genutzt, um die Liste von 2018 durchzugehen und die zwischenzeitlich beschafften Teile zu bemustern und - sofern wir verschiedene Ausführungsformen haben - die zum Wagen passende Variante auszuwählen.

Bei Neubau des Wagenkastens in Hamburg hatte der Wagen für die elektrische Beleuchtung recht klobige Elektro-Armaturen aus dem Bereich der Schiffsausrüstung bekommen. Passende Lampen haben wir nachgefertigt, auch bahnkompatible Stecker haben wir ausgewählt. Was noch fehlt ist ein kleinbahntypischer Schalter für die Beleuchtung.

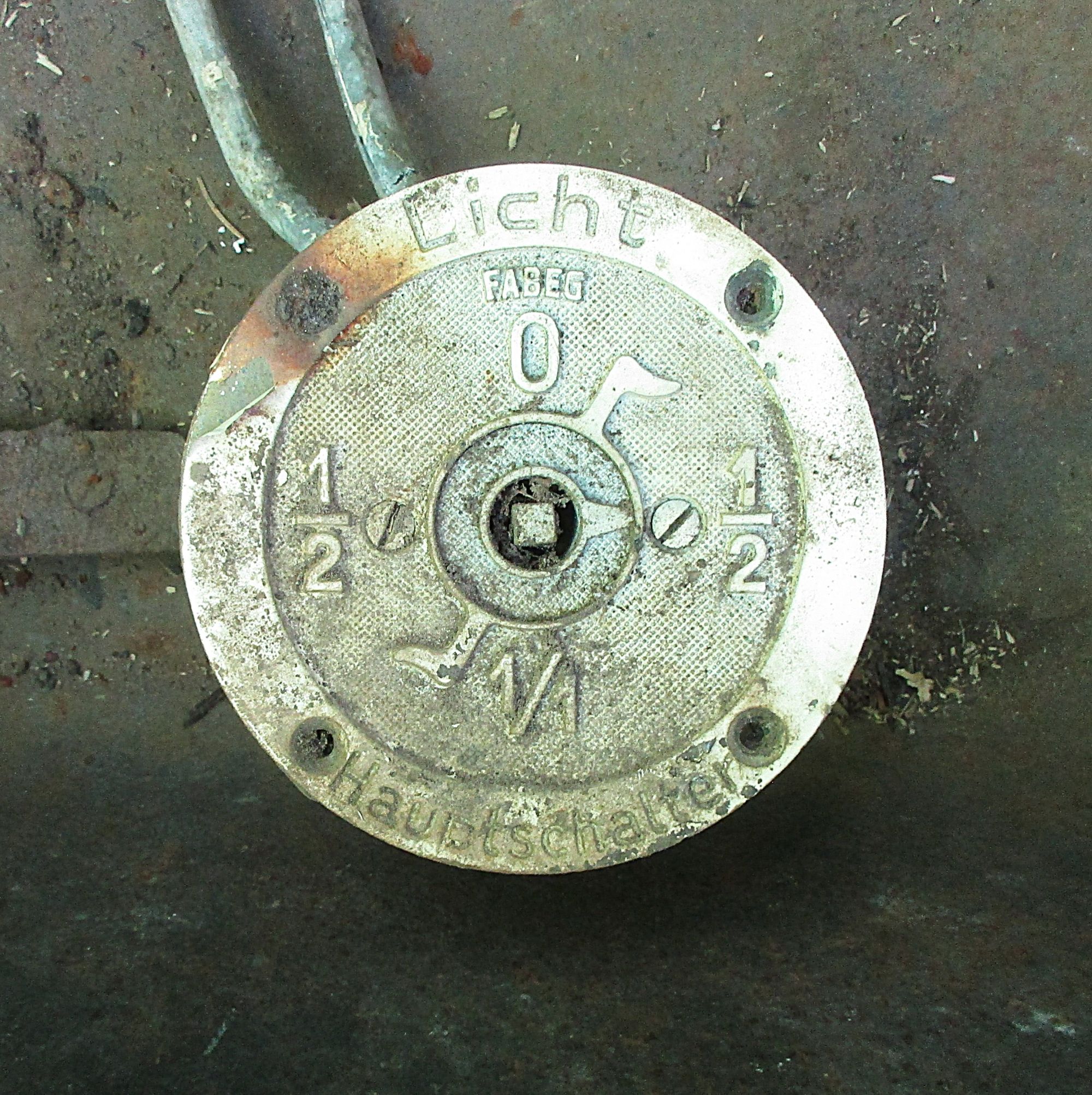

Die Bielefelder Kreisbahn hat in den 1930er-Jahren in ihre Personenwagen eine elektrische Beleuchtung vom Hersteller Pintsch eingebaut. In unserem Prsonenwagen BK 7 hat der damals eingebaute Schalter die Modernisierung in den 1950er-Jahren in Bielefeld und die Entfeinerung bei der Borkumer Inselbahn überlebt. Wir werden vorsichtig den Deckel des Drehschalters im Wagen abbauen und für den StMB 13 (und andere Wagen) nachfertigen lassen. Rechts neben dem Schalter im BK 7 die ebenfalls originale Fassung für die Sicherung.

210703 BK102 Schalter IMG 1468 Kopie

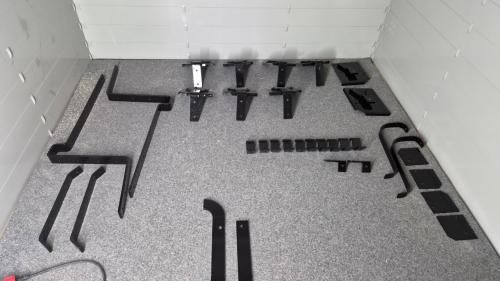

Die Fensterrahmen für den FKB 10 und den KKB 7 sind fertig gebaut, die Winkel und Gurthalter sind eingearbeitet und angeschraubt.

8FensterFKB10

Nicht vergessen wurden die mit Stoff bezogenen Laufleisten.

Fenster 7

Die Fenster im FKB 10 hat unser Schreiner auch schon mal eigehangen um zu sehen, ob alles so passt.

IMG 20210624 155425

Und hier ein Blick auf die Außenseite.

IMG 20210624 155159



Mit zusammengeschraubtem Gehäuse und mit eingebauter Spindel ist der Körting-Doppelsauger ein richtiger Brocken geworden.

210703 Körting DSC04705 Kopie

Was auf dem Foto nicht zu sehen ist: Die Innenkegel der beiden Düsen müssen noch gefräst oder gerieben werden.

Danach kann der Sauger bei passender Gelegenheit über Schläuche an die Dampfheizung der SPREEWALD (zum Abzapfen von Dampf) und deren Vakuumleitung (zum Testen der Saugleistung) angeschlossen werden - und geschaut werden, ob in der Praxis alles so wie in der Theorie angedacht funktioniert.

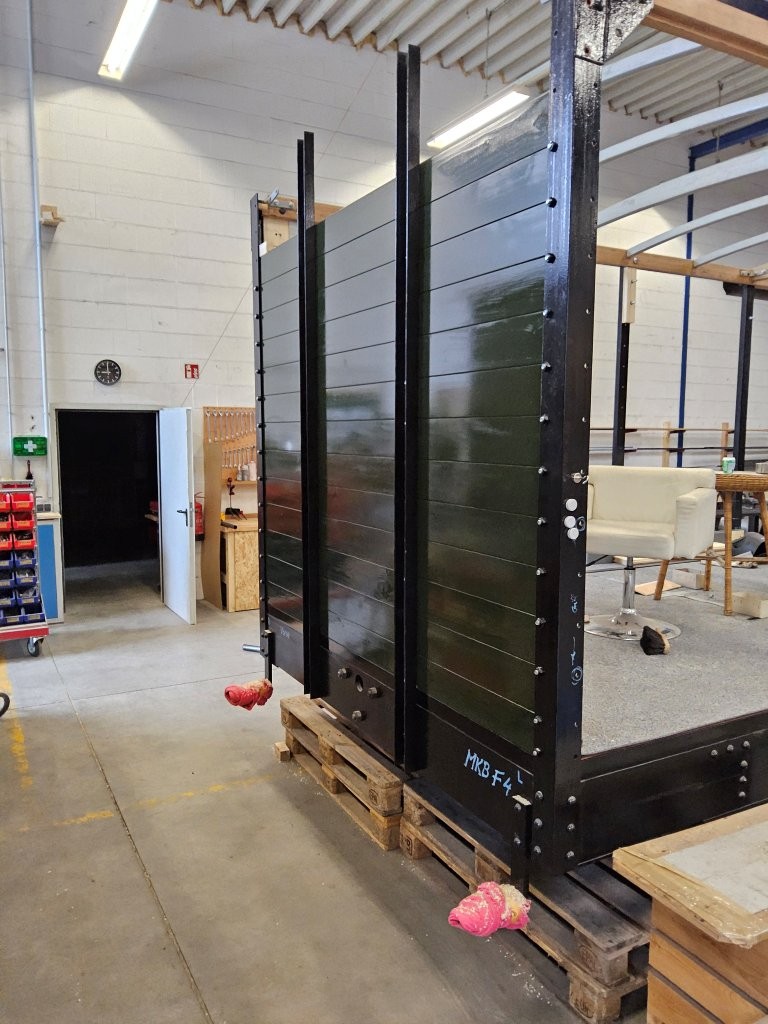

Die Stahlarbeiten an unserem Weyer GG F Nr. 4 der Mindener Kreisbahnen sind abgeschlossen. Aktuell ist der Wagen in unserem Magazin eingelagert bis die Schreinerei wieder freie Kapazität für die Holzarbeiten hat.

210703 Rahmen MKB F4 DSC04711 Kopie

Auf der freien Hallenfläche rechts neben dem Wagen werden im Herbst Gleise verlegt, um die aufgearbeiteten Wagen geordnet abstellen zu können.

Das erste Mal seit Herbst 2020 konnten wir uns wieder zu viert im Magazin in Veendam treffen, um diverse Ersatzteile einzulagern oder abzuholen.

Die Gelegenheit haben wir genutzt, um im Bielefelder Personenwagen BK 7 (später Borkumer Inselbahn 102) die bei einer Modernisierung / Entfeinerung in Bielefeld angebrachte Wandverkleidung aus Preßspan von einer Stirnwand zu lösen: Hinter der Preßspanplatte ist die ursprüngliche Wandverkleidung zu finden. Deutlich ist an den Leisten Bierlasur zu entdecken. Die in der Farbe abweichenden Sperrholzbretter der Füllungen sind auf der Rückseite profiliert; dies sind die ursprünglichen "Kasetten", die beim Umbau demontiert und dann verkehrt herum wieder festgenagelt wurden.

210703 BK102 Trennwand DSC06192 Kopie



Am Rahmen vom O-Wagen GbKB 1050 sind jetzt die Achslagerführungen wieder angebaut. Auch die Aufnahme für die Abfederung der Zugstange ist fertig.

210626 DSC06171 Kopie

Die Anpassungsarbeiten an der Kesselverkleidung der RUR sind ein gutes Stück vorangekommen. Einige Verkleidungsbleche haben wir geteilt, damit die Verkleidung auch bei montiertem Kessel (hoffentlich) im Bedarfsfall abgenommen werden kann. Wenn alles passt, wird die Verkleidung nochmal demontiert, um den Kessel gründlich zu isolieren. Dies ist auf einer Kastenlok wichtig, wo Lokführer und Heizer direkt neben dem Kessel stehen.

210626 Verkleidung DSC06173 Kopie

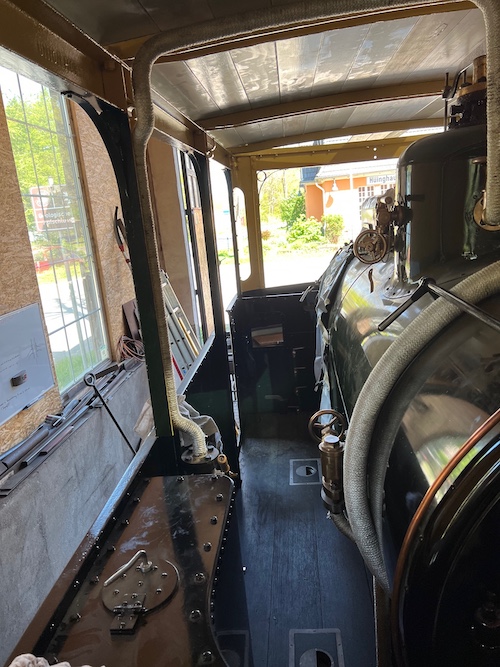

In Arbeit ist noch das seitliche Verkleidungsblech für den Stehkessel auf der Heizerseite.

210626 Verkleidung links DSC06176 Kopie

Für unsere Dampflok E.K.B. 14g konnte ich eine aufgearbeitete einstufige Westinghouse Luftpumpe, Baujahr 1906, kaufen.

210625 Luftpumpe Kopie



Da dies genau der Luftpumpentyp ist, der auf Fotos unserer Lok 4 / 99 7204 aus den 1930er-Jahren zu sehen ist, werden wir diese Pumpe an der Lok 4 montieren und für die 14g jene Pumpe nehmen, die aktuell bei EWK in Mönchengladbach überholt wird. Hier ein Foto der zerlegten Pumpe nach dem Sandstrahlen der Teile. Im Gegensatz zur Luftpumpe vom Baujahr 1906 hat der Luftzylinder Kühlrippen und wird nicht verkleidet.

210625 DSC06052 Kopie 2



Bei den Gehäuseteilen der Luftsauger kommt es ja darauf an, dass alle Bohrungen möglichst exakt fluchten. Um das Ausrichten der Teile auf der Planscheibe zu erleichtern, haben wir uns eine Zentriervorrichtung gebaut, die exakt in die Bohrung der Planscheibe paßt und damit rund läuft. Der nach vorne herausstehende Zapfen ist auswechselbar, sodass hier auf Bohrungen unterschiedlichen Durchmessers gespannt werden kann.

 Luftauger Zentriervorrichtung1

Das Gehäuseteil wird dann auf den passenden Zapfen aufgesteckt und mit Spannpratzen auf der Planscheibe befestigt - die Zentrierung ergibt sich automatisch. Das Gehäuse nach dem Bearbeiten des zweiten Einschraubgewindes - exakt fluchtend zur Düsenbohrung auf der Gegenseite.

 Luftsauger Stellgehäuse fertiggedreht

Bearbeitung des runden Flansches für den Anschluß der Dampfleitung an den Luftsauger: die für das Spannen des mittleren Gehäuseteils gebauten Aufspannwinkel eignen sich auch zum Aufspannen des vorderen Gehäuseteils - ein Zufall, der einige Arbeit gespart hat :-)

Luftsauger Stellgehäuse Flanschbearbeitung

Für das Bohren des Lochkreises im Frischdampfflansch haben wir uns eine Bohrschablone angefertigt, die sich auf dem Umfang des Flansches zentriert und einfach mit Parallelschraubzwingen auf dem Flansch befestigt wird - die beiden Aufspannwinkel kennen wir schon von einem der oberen Fotos. Jetzt werden die Bohrungen des Lochkreises mit 5 mm vorgebohrt - das ist auch der Bohrungsdurchmesser in der Bohrschablone.

 Luftsauger Flansch vorbohren

Jetzt müssen die vorgebohrten Löcher nur noch (natürlich ohne die Schablone) auf 14 mm aufgebohrt werden - fertig!

Inzwischen ist auch der erste Ventilkegel für das Anstellventil des kleinen Luftsaugers fertiggeworden ...

Luftsauger Spindel

Probemontage ...

Luftsauger1

... passt!

Luftsauger2

Der Kessel unserer Mudauer Lok ist für für das Nieten der Langkesselrundnaht im Bereich des eingesetzten Flickens vorbereitet.

Nietarbeiten EWK 3

Nieten des ersten Probenietes.

Nietarbeiten EWK Kopie

Probeniet fertig! Der Wulst um den Nietkopf herum ist Absicht - hier wird der Kopf später noch dichtgestemmt und überschüssiges Material entfernt.

Nietarbeiten EWK 2

Leider ist der Kollege, der vor 3 Jahren in England die Achslagergleitplatten überarbeitet hat, nicht mehr greifbar und hatte seine Arbeiten nicht mehr, wie mit Alan Keef Ltd. vereinbart, dokumentieren können. Bei der Rahmenvermessung sind in Anlehnung an die DV 946 wir wie folgt vorgegangen:

Zunächst haben wir jeweils ein Lineal quer unter den Achslagerausschnitten befestigt (vorher Farbe an den Anlageflächen des Rahmens abgekratzt) und an diesen ein Längslineal festgeschraubt. Nach diesen Linealen haben wir den Rahmen mit einer Maschinenwasserwaage horizontal ausgerichtet und danach mit einem Neigungsmesser die Neigung der Gleitbahnen ermittelt:

Rahmen RUR ausrichten

Dann haben wir die Zylinderneigung mit Maßangaben aus der Henschel-Zeichnung rechnerisch ermittelt und mit dem gemessenen Wert verglichen: Paßt soweit im Rahmen der Messgenauigkeit!

MAßblatt Zylinderneigung RUR

Im nächsten Schritt haben wir die Lineale demontiert und auf beiden Seiten des Rahmens längs etwa in Achslagermitte wieder angebracht, wobei wir zwischen die Meßkanten der Lineale und die Festseite der Achslagerführung Distanzstücke gleicher Dicke gelegt haben (auch hier wieder Farbe an den Anlageflächen entfernt; als Anlagefläche wurde die nicht dem Verschleiß unterworfene äußere Kante der Keilführung gewählt):

Rahmen RUR Längslineale

Wir haben anschließend den Abstand der Meßkanten der beiden Längslineale jeweils in Treib- und Kuppelachsmitte mit einem Meßschieber gemessen. Das Maß war an der Kuppelachse etwa 1,5 mm kleiner, was durch beidseitiges (symmetrisches) Hinterlegen mit Paßblechen (Fühlerlehrenband) ausgeglichen wurde. Dadurch sollten jetzt die Lineale parallel zueinander in gleichem Abstand zur Rahmenlängsmitte liegen.

Nun wurde ein großer (auch selbstgebastelter, aber nach einer durchgeführten Umschlag-Prüfung als verläßlich angenommener) Anschlagwinkel quer durch die Ausschnitte für die Treibachse gelegt, wobei zu sehen war, dass die Festseiten der Achslagerführungen nicht in einer Flucht lagen (rechte Führung 4,4 mm weiter hinten als die linke).

Achslagerausschnitt TA Kreuzwinkel

Als Urmaß für die Weite der Achslagerführungen haben wir 196 mm festgelegt. Ausgehend von der linken Achslagerführung haben wir eine Meßkante des Anschlagwinkels mittig im Ausschnitt plaziert (196/2 = 98 mm), anschließend eine Meßuhr angestellt und die Meßkante um weitere 2,2 mm (Differenz rechts/links) nach hinten verschoben und so die Soll-Mitte der Treibachse festgelegt. Dieses Maß wurde beidseitig nach oben auf den Rahmen übertragen und dort ein Kontrollkörner angebracht.

Anschließend haben wir mittels Stangenzirkel das Achsstichmaß von 1400 mm beidseitig ausgehend von den Kontrollkörnern der Treibachse nach vorne abgetragen und die Kontrollkörner für die Kuppelachse angebracht.

Nun wurden gemäß DV 946 die Maße der Achslagerführungen aufgenommen.

Achslagerausschnitt Mittenkörner Führung TA links

Linke Lokseite, feste Achslagerführung Treibachse. Der Kontrollkörner markiert die Soll-Mitte des Achslagers (festgelegt haben wir einen Abstand der Achslagermitten von 740 mm, basierend auf der Maßangabe in der Henschel-Zeichnung). Die Achslagermitte wurde von der Meßkante des linken Lineals aus ermittelt.

Wir werden auf jeden Fall vor der finalen Bearbeitung der Achslagergehäuse die Lage der Gleitbahnen einmessen und unsere Messungen mit der Vermessung der Treibachse vergleichen. Auf jeden Fall haben wir jetzt durch die angebrachten Kontrollkörner und das erstellte Rahmenmessblatt eindeutige Bezugspunkte und Ausgangswerte für Nachmessungen bei zukünftigen Untersuchungen der Lok.





Für unsere Dampflok FKB 5i brauchen wir einen funktionsfähigen Dampfsichtöler. Diese gab es einst in einer Reihe verschiedener Größen gebaut von der Firma De Limon, manche europäische Dampfloks besaßen auch solche der Bauart Nathan. Der Originalöler der FKB 5i ist nicht mehr vorhanden, denn die Deutsche Reichsbahn hatte in den 1960er Jahre eine Schmierpresse vom Typ Michalk eingebaut, was bei domlosen Kesseln wie bei der FKB 5i (die Lok hat nur eine Reglerbüchse) problematisch ist. Nach den Werkszeichnungen hatten die Dampfloks vom Lenz-Typ "i" einen Dampfsichtöler der Größe "0". Wir hatten nun Gelegenheit, ein Exemplar in der gewünschten Bauart und Größe bei einer anderen Dampflok zu besichtigen und zwecks Nachguss des Ölbehälters genau zu vermessen. Hier ist das Originalstück zu sehen:

 20210612 IMG 3554 reduziert

Aus einer vor Ort erstellten Skizze entstand dann dieses 3D-Modell für den Ölbehälter:

20210612 Oelbehaelter



Hier das Luftsauger-Spindelteil auf der Drehbank. Da muß jetzt noch ein Gewinde M33x2 rein - der Kollege wartet darauf, dass die bestellte Wendeschneidplatte für dem Innengewinde-Drehhalter auch zeitnah mit der Post kommt, damit das aufgespannte und ausgewuchtete Teil nicht länger seine Drehmaschine blockiiert.

Luftsauger Stellgehäuse

Die ersten drei Schallldampfertöpfe für die Körting-Bremse sind vom Bearbeiter zurück. Hier in der Transportkiste, leider nur von der Unterseite aus zu sehen. Sobald der erste Topf in Hüinghausen ist, können wir die Halterung des Schalldämpfers am Schornstein der RUR konstruieren bzw. mit der Position in der Henschel-Werkszeichnung vergleichen.

210608 Schalldämpfer Körting Kopie

Arbeitsvorrat für die nächsten Wochen: Die Sandkästen der RUR. Beim Umbau der RUR im Jahr 1942 in eine feuerlose Speicherlok wurden die alten Sandkästen beibehalten und auf den neuen, wesentliche größeren, Speicherkessel gesetzt. Links der hintere Sandkasten, rechts hinten auf der Palette der vordere Sandkasten, der beim Neubaukessel wieder vorne an die Rauchkammer-Stirnwand gehängt wird.

210607 Sandkästen

Der Luftsauger-Ventilkegel auf der Fräse. In dieses seltsam geformte Langloch greift später die Anstellventilspindel ein. (wie beim Bild vom Vortag bei der zusammengesetzten Spindel zu sehen).

Luftsauger Ventilkegel

Die Spindel vom großen Sauger als montierte Baugruppe...

Spindel großer Sauger

... und zerlegt ihre Einzelteile. Die Spindel und die Spindelführung mit dem viergängigen Gewinde haben wir auswärts fertigen lassen. Das Einschraubgewinde an der Spindelführung haben wir selber daraufgedreht, da wir die Teile mit Übermaß und ohne Gewinde bestellt haben, damit wir sie später für Ausbesserungszwecke auch in nachgearbeitete (oder vorhandene alte) Gehäuse einschrauben können. Am Ventilkegel muß die Kegelfläche noch angedreht werden, aber die Drehmaschine ist gerade noch blockiert.

Einzelteiel großer Sauger

Das Trapezgewinde für die Spindel vom kleinen Sauger können wir auf der eigenen Drehmaschine fertigen und haben wir folglich komplett selber gedreht.

Einzelteile kleiner Sauger

Bei dem für die Dampfheizung vorgesehenen Platten-Manometer ist die Rückstellfeder gebrochen; ein abgebrochenes Stück liegt auf dem Foto lose im Gehäuse. Das läßt sich aber alles beheben. Die Klemmschraube, mit der die Übertragungsstange von der Plattenfeder angeklemmt wird, üblicherweise mit winzigem Vierkantkopf, war bereits abgebrochen und mußte ausgebohrt werden. Wir werden ein M2-Gewinde schneiden und eine neue Klemmschraube basteln. Zudem ist der Gelenkzapfen, der auf die Federplatte gelötet ist, in der Lötung abgerissen und muß neu aufgelötet werden.

20210527 Manometer Heizung 135451 Kopie

Das Halbzeug aus Rotguss für die Achslager-Gleitplatten ist eingetroffen. Die Gleitplatten werden jetzt passend zum Gehäuse und den Achslagerführungen am Rahmen der Lok bearbeitet.

210602 Achlager

Der O-Wagen OEG 1029 hat in der letzten Woche seine Beschriftung bekommen. Schriftart, Schriftgröße und Lage wurde anhand der Reste der Beschriftung auf den alten Brettern und mit Hilfe von historischen Fotos rekonstruiert.

P1030860

Auch die Beschriftung auf den Rahmenlängsträgern wurde nicht vergessen.

P1030861

In den nächsten Tagen kommen OEG 1021 und OEG 1029 aus England auf den Kontinent zurück. Der Zugstamm unserer aufgearbeiteten OEG-Wagen ist damit auf 13 O-Wagen gewachsen.

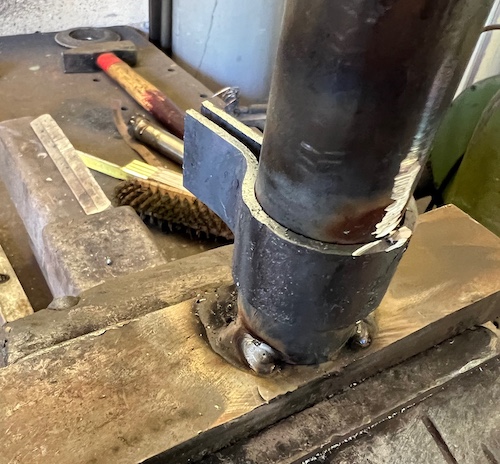

Um Frost- und Standschäden zu vermeiden, brauchen Dampf- und Wasserleiitungen an ihrer tiefsten Stelle ein Entwässerungshähnchen. Hier wird ein Rohling, den wir noch im Lager hatten, passend bearbeitet. Auf der Deckel Fräsmaschine wird für die Bearbeitung des Sechskants mit dem Teilkopf gearbeitet - es geht auch ohne CNC.

210530 Bearbeitung Ablasshahn3cbf911f 711f 40a8 a19a e99f348dfbb6

Unser Schreiner hat die erste Sitzbank für den 3.Klasse-Wagen FKB 10 als Muster fertig und schonmal zur Probe in den Personenwagen gestellt. An der Sitzform wird er noch eine Kleinigkeit ändern: an der Vorderkante wird der Sitz noch 3-4cm breiter.

IMG 20210527 160145

Bevor der Halter konstruiert wird, haben wir den Körting-Doppelsauger erst einmal an den Kessel gehalten, um die optimale Postion zu finden.

210529 Doppelsauger DSC06140 Kopie

Der neuen Bremszylinderhebel für unsere Mudauer Lok ist warm in der Presse gebogen worden.

20210526 142657 Kopie

Im Gegensatz zur einer Kantung / Kaltumformung des 25mm dickes Blechs ist so der Hebel schön sanft gebogen.

20210526 143026 Kopie

Beim Manometer für den Bremsbehälterdruck an der E.K.B. 14g zeigte eine erste Prüfung unter Druck, daß der Zeiger sich sprunghaft bewegte und die Zeigerwelle mächtig viel Spiel in den Lagerungen hatte. Hier ist die Mechanik sehr verschlissen, s. Bild: Die Übertragungsstange zeigt Langlöcher, auch sind die Lagerbohrungen zur Zeigerwelle stark ausgeschlagen (was auf dem Foto nicht zu erkennen ist, da rund und zu groß). Hier müssen die Bohrungen verschlossen und neu gebohrt werden - mit einem Bohrer mit nur 1,8 oder 1,2mm Durchmesser. Wahrlich Arbeit für den Feinmechaniker.

20210521 143657 Kopie

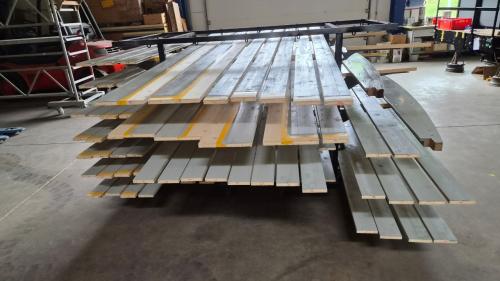

Die lackierten Bretter von den Türen, Seiten- und Stirnwänden vom Güterwagen OEG 1029 sind wieder montiert. Noch diese Woche kommt der "signwriter", um die Beschriftung am Wagen anzubringen.

210524 P1030848

An der Feuertür der RUR gab es noch kleinere Nacharbeiten. Jetzt wird es möglich sein, die Feuertür auch leicht geöffnet zu arretieren.

210522 Feuertür DSC06138

Wir haben den Rahmen der RUR vermessen, um die Bearbeitungsdaten für die Achslagergehäuse zu bekommen. Wie ein Lokrahmen genau vermessen wird, ist für verschiedene Verfahren ausführlich in der DV 946 beschrieben. Grob geht es darum, dass die Achsen wirklich parallel zueinander und im rechten Winkel zu den Zylinderachsen stehen. Ein genaues Messen ist erforderlich und bietet vielfältige Fehlermöglichkeiten, sowohl beim Messen selber als auch beim Berechnen der Werte.

210522 Rahmen2 DSC06137 Kopie

Aktuell arbeiten wir 3 Abschlamm Schieber der Bauart Friedmann auf. Hier schon demontiert mit ausgebauten Schiebern. Links der Abschlamm Schieber  der E.K.B. 14g; einer der beiden Schieber mit rotem Gehäuse wird auf der RUR verbaut.

210514 Friedmann Abschlamm Kopie

Diese Woche wurde in Mönchengladbach auch der Türdichtring auf die Rauchkammerstirnwand unserer Mudauer Lok genietet. Hier mußten die Köpfe als Linsensenkköpfe geschlagen werden, was deutlich schwieriger ist als übliche Halbrundköpfe.

20210517 111449 Kopie

Nach Abschluss der Schweißarbeiten am Langkessel der Mudauer Lok 4 sind in Mönchengladbach die alten und neuen Schweißnähte geröntgt worden.

20210517 160233 Kopie

Der Grundrahmen für unseren Salonwagen KKB 7 wurde probeweise auf dem Rahmen gelegt und angepasst.

IMG 20210511 133857



Der Flicken im vorderen Kesselschuß ist eingeschweißt. Nächste Woche werden die Nähte geröntgt. Hier ein Blick durch das Feuerloch auf die vordere Rohrwand. Nach Abschluß der Arbeiten am Langkessel geht es mit dem Stehkessel und der Feuerkiste weiter.

210514 DSC06119 Kopie

Das Regal mit den Amaturen für die E.K.B. 14g füllt sich weiter: Das Knorr 8 Führerbremsventil ist revidiert.

210415 Knorr8 DSC06126 Kopie

Zusammen mit dem Führerbremsventil wurde auch der zugehörige Schnelldruckregler und ein Zusatzbremsventil aufgerarbeitet.

210514 Zusatzbremse2 DSC06128 Kopie

Die Luftpumpe für die Lok 4 wird momenan bei EWK in Mönchengladbach aufgarbeitet. Die Luft- und Dampfzylinder konnten noch problemlos ausgebohrt werden; beim Luftzylinder mußte allerdings mehr ausgedeht werden, bis wieder eine umlaufend runde Wandung entstand. Die ebenfalls durch Korrosion beschädigten Ausläufe, die gleichzeitig zur Zentrierung dienen, mußten auch größer gedreht werden.  Deshalb wird das Mittelstück und ggfs. auch die Zylinderdeckel schmale Schrumpfringe aus Stahl erhalten, die dann nach dem Aufziehen passend gedreht werden.
Große Sorgfalt wurde auch auf die Stirnflächen der Zylinder gelegt. Auf dem Bild des abgeplanten Luftzylinders erkennt man, daß außen am Luftkanal die Planfläche abgezehrt ist, so daß hier noch mehr Material abgenommen werden mußte. Ansonsten wäre später die Flanschverbindung nicht dicht zu bekommen.

20210426 113032 Kopie

Bevor das Mittelstück aufgespant wurde, mussten die Lufventilgehäuse mit äußerster Gewalt herausgenommen werden. Äußerste Gewalt heißt: Grauguß kräftig erwärmen, Rotguß immer wieder mit Wasser kühlen, Ventile mit großen Zangen, aufgestecktem Rohr und 2 Mann Stück für Stück herausdrehen. Bei einem Gewinde von 16 Gang pro Zoll dauert das "laaange".

20210503 144407 Kopie

Für den Linoleum-Fußboden im 2. Klasse Abteil des FKB BPwPost 6 haben wir 2 Muster besorgt. Nach dem Vergleich mit Resten eines alten Linoleum-Fußbodens aus einen anderen Kleinbahn Wagen haben wir uns für das linke Muster entschieden.

IMG 2985

Schritt für Schritt geht es mit dem Rahmen für unseren O-Wagen GbKB 1050 voran. Zur besseren Arbeit an der Unterseite liegt der Rahmen hier auf dem Rücken. Die orange Farbe ist von der (natürlich bleifreien) Mennige im Umfeld aller Verschraubungen / Niete, damit es zwischen den vernieteten Profilen und Knotenblechen später nicht wieder gammelt. Die offen erreichbaren Stellen werden vor dem Grundieren und Lackieren noch einmal komplett gesandstrahlt. Hinter dem Rahmen liegen das Fahrgestell und der Kessel der RUR.

210501 Flachwagen DSC06105 Kopie

Für den OEG 1021 werden aktuell die Seitenbretter auf der Außenseite in RAL 6007 "Flaschengrün" lackiert.

210505 OEG 1021 P1030828

Zusammen mit dem Kohlenkasten für die E.K.B. 14g haben wir zur Probe auch ein ausgebranntes Bodenblech für den Kondensatbehälter / Kohlenkasten der RUR bekommen. Sowohl auf dem Rahmen, als auch im Wagenkasten wurde das Probeblech ausgelegt und mit der Kartonschablone verglichen. Nach kleinen Korrekturen kann es jetzt an die Konstruktion des Behälters gehen.

210508 Schablone2 DSC06115 Kopie

Wir haben diese Woche den Kohlenkasten der E.K.B. 14g, der im Rohbau fertig ist, abgeholt.

210508 Kohlenkasten DSC06111 Kopie

Da je nach Lehrbuch die optimale Nietlänge variiert, haben wir einen mitgelieferten passenden L-Winkel und ein 3 mm Blech gebohrt und mit Niete 10 x 25 mm zusammengenietet: Passt optimal! Die war auch eine gute Gelegenheit, die neu beschafften Döpper und Gegenhalter für die 10 mm Niete auszuprobieren.

210508 Test Nieten DSC06118 Kopie

In Olbernhau wurden an den Radsätzen unserer Lok Mosbach - Mudau 4 die Treib- und Kuppelzapfen eingepresst.

20210429 103058 Kopie

Bei den Treibzapfen ist es wichtig, dass diese nach dem Einpressen in der richtigen Winkellage sitzen. In Febraur wurden zunächst bei EWK mit einem Messarm Lage und  Neigung von Schieberachse und Kolbenachse und die Position der Treibachse im Rahmen vermessen. Mit einem speziell für die Allan-Steuerung erstellen Programm wurde dann die richtige Position und Winkellage der Treibzapfen berechnet.

Die Eindrehung der Treibzapfen mit Hilfe eine untergeschraubten Hilfszapfens, der spielfrei in der Bohrung saß, klappte wunderbar. Der elektronsiche FARO-Meßarm wurde nach Radsatzmitte und Treibzapfenmitte eingemessen und der Kurbelarm dann so eingedreht, daß der berechnete Wert möglichst auf 0,1mm genau erreicht wurde.

210429 Einpressen Treibzapfen

Heute wurde der Langkesselflicken fast fertig eingeschweißt.

20210503 145300 Kopie

Damit jeweils optimal in Wannenlage geschweißt werden kann, muß wegen der Schweißfolge - wechselseitig außen und innen - der Kessel immer wieder herumgedreht werden.

20210506 134010 Kopie



Die Probeabgüsse für die Frösche und Halter der Seilzugbremse sind fertig.

Die Halter sind an den Stirnseiten der Dächer angeschraubt. Hier wird jeweils am ersten und am letzten Wagen einer seilgebremsten Einheit das lose Seilende - bzw. der Frosch am Seilende  - eingehängt.

210505 Froesche Haken

Für die RUR und die E.K.B. 14g haben wir weitere Kleinteile aufgearbeitet. Hier für die Druckluftbremse zum Trocknen aufgehängt sind ein frisch grundierter Tropfbecher (links) und ein Zentrifugalstaubfänger (rechts).

210501 Wasserabscheider

Gestern ging es weiter mit dem ersten Mittelteil vom Körting Doppelsauger. Ausspindeln der ersten Düsenbohrung...

Luftsauger ausspindeln

...Ausrichten des Gehäuses nach der Schablone mittels Zentriergerät ...

 Luftsauger ausrichten

...Ausspindeln der zweiten Düsenbohrung ...

 Luftsauger ausspindeln2

....Einsetzen der Stiftschrauben, nachdem die Kernbohrungen nach Schablone gesetzt wurden ...

 Luftsauger Stiftschrauben2

.. paßt!

 Luftsauger Stellprobe

Weiter geht es mit dem Stellgehäuse.

 Luftsauger Stellgehäuse planen

Am Ende des Tages sind alle vorhandenen Gehäuseteile beidseitig geplant. Eine Innovation ist die Zweitnutzung der Gehäuse als Besenständer Modell "Kœrth".
Das wir damit einem großen schwedischen Möbelhaus Konkurrenz machen ist aber eher unwahrscheinlich.

Besenständer Bauart Körting

Die Hängeeisen und der Fußbremshebel der RUR sind lackiert und warten auf den Einbau.

210327 Bremsgestänge DSC06033 Kopie

Die waagerechte Lage des Kessels wurde kontrolliert und die Befestigungen auf dem Rahmen final bearbeitet. Linkes Bild: Der Stehkessel hat auf jeder Seite eine Klammer, die die Rahmenauflage umgreift. In Querrichtung ist der Kessel dadurch fixiert; in Längsrichtung kann sich der Kessel entsprechend der temperaturabhängigen Längenausdehnung bewegen. Rechtes Bild: Das Festlager vorne am Rauchkammersattel beim Bohren.

210429 hintere Befestigung   210429 vorderene Aufhängung

Morgen wird der Kessel wieder vom Rahmen abgehoben, damit an der Kesselverkleidung ohne Kletterarbeiten weiter gearbeitet werden kann.

Die letzten Tage wurden genutzt, um die Manometer zu sichten, die in den letzten 5 Jahren für die E.K.B. 14g gesammelt wurden:

- Im Hintergrund ein großen Plattenmanometer von Schäfer & Budenberg als Kesselmanometer.
- Rechts vorne ein Plattenmanometer für die Dampfheizung.
- Links daneben ein Manometer für die Vakuumbremse.
- Ganz links 2 Manometer für die Druckluftbremse. In Summe brauchen wir für die Druckluftbremse 3 Manomter. Hier durchsuchen wir noch den Fundus um 3 Manometer in passender Größe und in ähnlichem Design zusammen zu bekommen.

210418 Manometer IMG 1308

Bald werden die Manometer den "Showroom" auf dem Regal im heimatlichen Wohnzimmer für einen Besuch in der Manometer-Klinik verlassen.



Das mittlere Gehäuseteil für den ersten Körting-Doppelsauger ist in Arbeit. Dies ist gleichzeitig die erste Bewährungsprobe für die Deckel FP1, die der Kollege in der heimatlichen Werkstatt aufgestellt hat.

210426 Körting auf Deckel Thomas

Die Arbeiten am Rahmen der E.K.B. 14g sind in Zamberk ein gutes Stück vorangekommen. Alle Achslagerführungen sind überarbeitet und mit neuen Paßschrauben am Rahmen fixiert. Darüber hinaus wurden diverse Niete erneuert.

210426 1d7d8718 ea0a 4ba2 9ceb aaf24ec80d03

Bei den Kastendampfloks von Henschel gibt es in der Ansaugleitung zwischen den Wasserkästen und den Injektoren einen Absperrhahn. Hier ein Blick von oben auf den Absperrhahn auf der rechten Seite der OEG 102. Unten auf dem Bild die Wand des Wasserkastens, oben im Bild der Flansch vom Injektor, links die Seitenwand des Lokkastens.

Absperrhahn P1040303 Kopie

Früher wird eine solcher Absperrhahn ein gängiges Zubehörteil gewesen sein. Leider passen die heute im Handel verfügbare Wasserabsperrhähne nicht vom Design. Wir haben deshalb ein neues Modell für den Gehäuseguß machen lassen.

210412 Modell Absperrhahn

Zur Probe haben wir die Armaturen an den Kessel der RUR geschraubt. Ein schwerer Brocken - im wahrsten Sinne des Wortes - ist das Umschaltventil vorne links an der Rauchkammer.

210424 DSC06096 Kopie

Noch viel "Fummel-Arbeit" wird die Montage der Kesselverkleidung bringen.

210424 DSC06092 Kopie

Gestern haben wir den Kessel der RUR wieder auf das Fahrwerk gehoben.

210423 Kessel aufsetzen

Diese Woche haben wir die Zeichnung für die Beschriftung vom OEG 1021 zum "sign off" bekommen. Bei 3 OEG-Güterwagen aus der gleichen Bauserie (OEG 1021, 1024, 1029, Waggonfabrik Herbrand, Baujahr 1903) hat Alan Keef hier die Zeichnung vom im Vorjahr fertiggestellten OEG 1024 als Muster genommen. Eigentlich nur zur Sicherstellung, dass die OEG die Beschriftungschablonen jeweils in der gleichen Höhe angeordnet hatte, haben wir uns ein Foto des OEG 1021 vom Abladen angeschaut.

OEG1021 Anschriften DSC07939

Und siehe da:

OEG 1021: Gewicht des Wagens  6,12 t
OEG 1024: Gewicht des Wagens  5,85 t
Direkt noch mal Vergleichsfotos aus OEG-Zeiten rausgesucht:
OEG 1020: Gewicht des Wagens  6,04 t
OEG 1029: Gewicht des Wagens  5,45 t

Jeder Wagen ist mit einem anderen Gewicht angegeben - da ist wohl mal genau gemessen worden. Woher der Unterschied von über 650 kg zwischen dem leichtesten und dem schwersten Wagen kommt ist offen. Vielleicht ist zu unterschiedlichen Zeitpunkten (vor / nach Anbau der Scharfenbergkupplung Ende der 1920er Jahre, ursprüngliche Ausstattung mit Druckluftbremse / nur mit Leitung, unterschiedliche Anzahl an Verstärkungswinkeln...) gewogen worden und danach wurde die Anschrift nicht mehr verändert. Zur Zeit der Abstellung hatten alle 4 Wagen eine Schaku, eine Druckluftbremse und der Bremsersitz war jeweils abgebaut.

Hier die korrigierte Zeichnung für den "sign writer":

54322 AA3 OEG 1021 Lettering

Der Ausguß der Achslager der E.K.B. 14g ist gestartet.

210421 14g Lagerausguss



Beim O-Wagen OEG 1029 sind die Holzbohlen- und Bretter für Boden und Seitenwände vormontiert. Auch der Bremsersitz wurde zur Probe schon mal montiert. Wenn alle Bretter passen werden sie zur Lackierung noch mal abgenommen.

210415 OEG 1029 P1030773

An unser Lok 4 der Nebenbahn Mosbach - Mudau sind die Achslagerführungen aufgearbeitet. Am Rahmen sind Werte von der Rahmenvermessung  angeschrieben.

210419 Rahmen DSC06051

In der Toilette vom FKB BPwPost 6 ist der Toilettensitz aufgestellt. Bei den Lenzbahnen war die Toilette nur für das Zugpersonal vorgesehen. Die Fahrgäste mussten sich bis zum Ende der Reise gedulden.

IMG 20210413 114918

Die Achslagerschalen für die E.K.B. 14g sind verzinnt, am Montag geht es mit dem Ausguß mit Weißmetall weiter.

210416 verzinnte Achslager

Wieder ein Beitrag zu den "kleinen Basteleien" bei der Fahrzeugaufarbeitung. Diesmal in Form eines kleinen Rätsels.

Wie unschwer an der Beschrfitung zu erkennen ist, wurde die Vorrichtung für Wagen von Kleinbaan konstruiert. Was soll aber wohl aus diesem Rundstahl entstehen?

P1030742

Im nächsten Schritt wird aus dem Rundstahl ein "S" geformt...

P1030743

... um ein weiteren Bolzen wird eine Schleife gelegt....

P1030744

...und schließlich eine zweite Schleife gebogen.

P1030746

Das Teil in "Hundeknochen-Form" wird aus der Vorrichtung genommen....

P1030747

.. der Rundstahl passend abgelängt, der "Hundeknochen" in eine Ebene gelegt und die zweite Schlaufe geschlossen...

P1030748

... und schließlich eine Kette mit Lasche angefügt.

P1030751

Und hier die Lösung am Schwesterfahrzeug OEG 1017: Und fertig ist die Verlier-Sicherung vom Bolzen der Trichterkupplung.

 P1030055



Schritt für Schritt kommen wir mit den Armaturen für die Lok voran. Hier der obere Kopf des sichtbaren Wasserstandes.

210319 8c3051d9 9098 4d20 adf1 69ca2d0b46b4

Die Deckel der Schmiergefäße der RUR besitzen in der Mitte eine Bohrung, durch die das Öl nachgefüllt werden kann. Damit kein Dreck von oben in die Schmiergefäße fällt, wird diese Bohrung von innen durch einen Stopfen verschlossen, der über eine Feder nach oben gegen den Deckel gedrückt wird. In den Kuppelstangenlagern der RUR war ein solcher Verschluss noch vorhanden, in anderen Schmierbehältern fehlte er.

Der Deckel links auf dem Foto gehört zu einem der Schmiergefäße auf der Gleitbahn. Rechts daneben liegt der dazugehörige - nach dem Muster in dem Kuppelstangenlager rekonstruierte - neue Verschluß. Eine größere Variante haben wir dann noch gleich für die Achslagerölgefäße abgeleitet (rechts daneben in 2 Ansichten).

Schmiergefäßverschlüsse

In ihre Einzelteile zerlegt und gestrahlt ist eine Einstufige Luftpumpe der Größe 8 / 8 1/2" P. Leider war vor Kauf der Pumpe mal Wasser in einen Zylinder gedrungen und hat zu tieferen Korrosionsnarben geführt. Offen ist, ob ein Ausspindeln des Zylinders ausreicht oder ob zusätzlich eine neue Laufbuchse einzuziehen ist. Der Hersteller der Pumpe ist noch unklar. Das ursprüngliche Design der Pumpe stammt von Westinghouse, der Typ ist aber mehr oder weniger unverändert von Knorr kopiert und nachgebaut worden. Und an den Gußteilen sind weder die typischen Gußzeichen von Westinghouse noch solche von Knorr zu finden.

Für einen weiteren Teileträger suchen wir noch einen passenden Pumpendeckel / Gehäuse für die Steuerung (links vorne auf der Palette). Der gleiche Deckel war sowohl auf einstuifen als auch auf zweistufigen Pumpen verbaut. Wer noch einen passenden überzähligen Deckel (Westinghouse Nachkriegsnummer 28 P 405, Reichsbahn-Stoffnummer 000.09.126.01.02) im Lager hat: Bitte gerne melden!

DSC06052 Kopie

Am Rahmen der 14g wird weiter fleißig genietet.

210412 Nieten Querträger

Am Rahmen-Wasserkasten werden am Flansch für das Verbindungsrohr zum Seiten-Wasserkasten die Löcher neu gebohrt.

210412 Bohrenverbindungsrohr

Die Klappmulden der Nassauischen Kleinbahn sind jetzt gestrahlt und grundiert.

210409 Klappmulden

Nach einigen Stunden Schleif- und Polierarbeiten glänzt der Reglerhebel der RUR wieder.

210410 Reglerhebel

Im Rahmen der Überholung des Reglers haben wir auch die oben auf dem Reglerdeckel sitzende Abdeckung der Sicherheitsventile gereinigt und mit Auotsol poliert.
Vorne in das Loch der Abdeckung wird später eine Rohr eingeschraubt, das beim Abblasen der Sicherheitsventile den Dampf noch oben über das Dach hinaus ableitet. Diese Leitung war in Düren nach 1943 beim Einsatz des Reglers auf dem Speicherkessel abgebaut. Eigentlich auch logisch, da bei einem Speicherkessel ohne Feuerung die Sicherheitsventile eigentlich auch nur maximal beim Laden des Speicherkessels abblasen können.

210410 Sicherheitsventil Haube DSC06077

Die neue Milchglasscheibe für das Leucht-Manometer der RUR ist bedruckt.

210408 DSC06053

In den Kessel unserer Mudauer Lok 4 sollen neue Untersätze für die Speiseventile eingenietet werden. Als Vorarbeit werden zunächst die alten Nietlöcher im Langkessel neu aufgerieben.

210408 DSC06056



Der hintere Kohlenkasten für die 14g ist ein gutes Stück vorangekommen. Aktuell steht des Kohlenkasten zur Bearbeitung senkrecht in der Werkstatt von Lonkwitz. Bevor der geneigte Leser jetzt den Kopf auf die Seite legt, habe ich einfach das Bild um 90 Grad nach rechts gekippt. Links und rechts sind die Ausschnitte für die Griffstangen an den Führerhausaufstiegen zu erkennen, in der Mitte liegen das Werkzeug- und Ölfach der Lok. Durch das Loch im Bodenblech geht später die Zugstange der Wurfhebelbremse durch.

210407 kohlenkasten1

Für den Kondensatbehälter der RUR ist der Deckel ausgeschnitten. Mit dem Deckel machen wir einen "Stellprobe" am Rahmen und am Lokkasten der RUR, bevor die anderen Teile ausgeschnitten werden. Sicher ist sicher.

210407 Deckel Kondensatbehälter

Passend zum Wintereinbruch gibt es heute "mollig warme" Bilder aus Zamberk:
Nach dem Aufwärmen am Nietofen....

210406 Nieten1

... geht es mit dem glühenden Niet rüber zum Vernieten von Blechen und Profilen.

210406 Nieten2

Die vier Ölbehälter für die Achslagerschmierung der RUR sind bereit für den Einbau. Durch die beim Innentriebwerk nur schwer zugängliche Lage der Achslager sind die Ölbehälter nicht - wie sonst bei den meisten Dampfloks üblich - in die Achlagerkästen eingearbeitet, sondern sind separate Töpfe. Durch das Verbindungsrohr liegen die Ölbehälter auf der Höhe des Fußbodens der Lok. Im Behälter versteckt ist die Dochschmierung.

210403 Öler Achslager DSC06039

Den Regler haben wir vom Kessel abgenommen. Bei abgenommenen Deckel schauen wir von oben auf den Flachschieber. Die Reglerwelle zum Öffnen und Schließen des Reglers ist ausgebaut.

210403 Regler offen DSC06037

Gestern haben die Nietarbeiten am Rahmen der 14g begonnen. Die Vorarbeiten fresser immer die meiste Zeit. Ein paar kleinere Bleche, die wohl durch Verladearbeiten krumm waren oder die - im Bereich der Werkzeugkästen, wo während der Zeit als Denkmalslok immer Feuchtigkeit gestanden hat - Korrosionsnarben hatten, haben wir durch neue Bleche ersetzt.

210402 Vorbereiten Nieten

Auch ein paar Winkelprofile wurden neu gemacht.

210402 Winkelprofil alt neu



Die neuen Paßschrauben sind eingetroffen und die aufgearbeiteten Achslagerführungen sind damit am Rahmen der 14g montiert.

210402 Achslagerführung2

Eine der vielen kleinen Arbeiten, die später an der fertigen Lok nicht mehr auffallen: Für die Umlaufbleche unserer E.K.B. 14g wird ein Stützwinkel neu angefertigt.

210331 36e7bd7a fefd 4c99 baed 196c18244b91

Vor dem Vermessen wird der Rahmen der E.K.B. 14g erst mal in die Waagerechte gelegt.

210331 9ef1e97a e541 437a a555 72f9ae48d0ab

Im FKB 6 sind die Fensterrahmen montiert. Wie am Briefschlitz und der gelben Wandfarbe zu erkennen ist, befinden wir uns hier im Postabteil.

IMG 20210325 170635

Im Dienstraum sind die Wände dunkelgrau gestrichen. Links im Bild der Sanitärtrakt für das Zugpersonal.

IMG 20210325 165915

d

Muss die Geschichte der badischen Schmalspurbahnen neu geschrieben werden oder hat die DB die Loks der Nebenbahn Mosbach - Mudau nur noch auf Verschleiß gefahren und es mit dem Hohllauf auf den Radreifen nicht mehr so genau genommen?

Bildschirmfoto 2021 03 29 um 20.54.47

Nach dem ersten Abdrehen wird deutlich, wie hoch der falsche Spurkranz an der Außenseite war.

Bildschirmfoto 2021 03 29 um 20.54.58

Bildschirmfoto 2021 03 29 um 20.55.15

Nach zwei Überläufen stimmt wieder die Radreifengeometrie.

Bildschirmfoto 2021 03 29 um 20.55.25

Die Spindeln mit dem viergängigen Trapezgewinde sind zusammen mit der zugehörigen Spindelmutter eingetroffen. Rechts auf der Spindelmutter das Gewinde für die Überwurfmutter. Da wir die Spindeleinheit sowohl für neue Körtingsauger als auch die Überholung alter Sauger verwenden werden, ist das Gewinde auf der linken "Einschraubseite" noch nicht angebracht.

Das sehr steile Trapezgewinde ist leichtgängig - bei senkrecht gehaltener Einheit dreht sich die Spindel alleine durch die Schwerkraft nach unten durch.

210327 Spindelmutter Körting DSC06028 Kopie

Die Leitungen der Zylindernentwässerung sind gebogen. Eine im Maßstab 1:1 ausgedruckte Zeichnung mit den Entwässerungshähnen ist dabei eine große Hilfe.

Zylinder Entwässerungsleitungen

Für unsere Mudauer Lok 4 ist als Ersatz für die vom Rost zernagte Rauchkammertür das neue Rohteil eingetroffen. Viel Wert haben wir darauf gelegt, dass die neue Tür die gleiche Kümpelung wie die orignale Rauchkammertür bekommt.

20210221 132931 Kopie



Damit die Achslagerführungen auch richtig sitzen werden die zugehörigen Bohrungen im Rahmen aufgerieben. Zum Festschrauben brauchen wir auch neue Paßschrauben.

210325 65fcf135 e722 40c9 8bb4 659f1c782af5

Die Hebel für die Entwässerungshähne der RUR nehmen Gestalt an.

Hebel Entwässerungshähne Rur

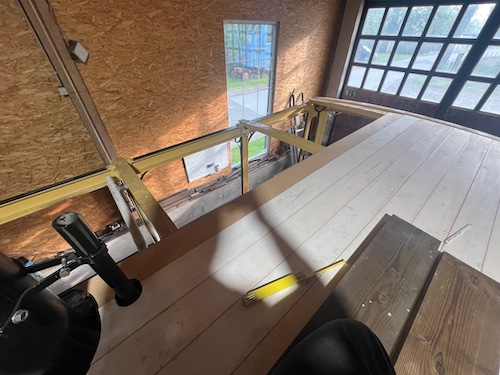

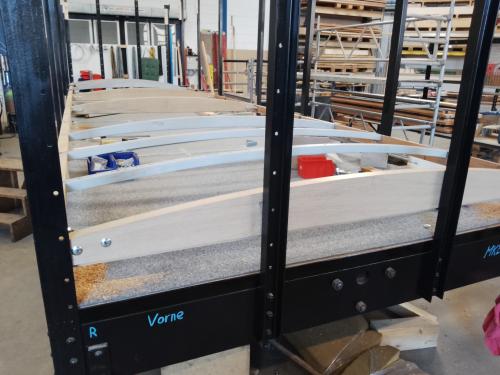

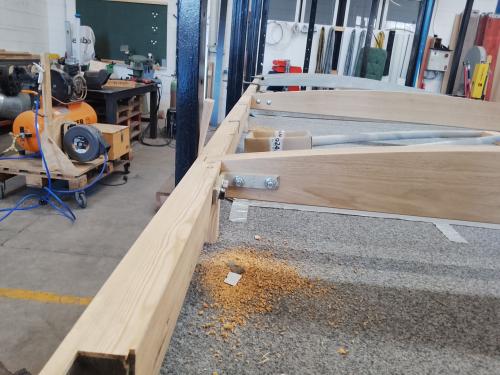

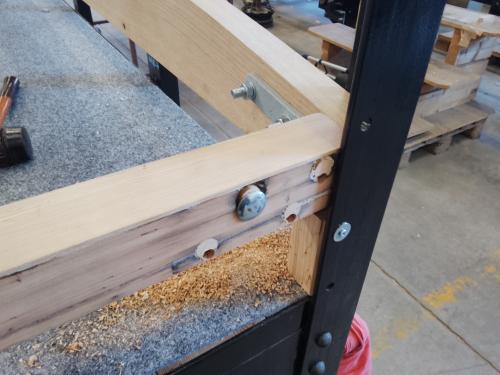

Der Prototyp für die Konsolen zur Abstützung der Dächer über den Plattformen ist fertig und zur Probe an den FKB 10 montiert worden.

IMG 20210318 143745

Der Kesseldruckmesser für die "RUR" ist in Aufarbeitung:  Die ausgebrochene Kante zur Befestigung des rückseitigen Glases wurde aufgelötet und auf dem Bohrwerk bearbeitet. Beim Reinigungsversuch mittels feuchtem Lappen und etwas Geschirrspülmittel ist dann etwas Unerwartetes passiert: Die Beschriftung der Skalenscheibe (aus Glas - Leuchtmanometer für rückseitige Beleuchtung!) hat sich aufgelöst. Wir vermuten, daß es sich um eine schon mal restaurierte Beschriftung handelt, denn das Schäffer & Budenberg wasserlösliche Farben genommen haben, scheint doch sehr unwahrscheinlich. Eine Zeichnung der Beschriftung ist erstellt; die Bedruckung einer mattierten Glasscheibe - voraussichtlich im Tampondruck - ist in Klärung.

Ansonsten hat das Manometer bereits eine Funktionsprobe bestanden. Eine neue 0,2mm Kupferfolie ist als Korrosionsschutz für die Federstahlmembran zugeschnitten und eingesetzt.

20210306 183017 Kopie

Nach langer Lieferzeit sind diese Woche bei uns folgende Armaturen preußischer Bauart eingetroffen (von links nach rechts):
- Spritzschlauchdüse
- Anschlußflansch zur Rauchkammerspritze
- Rauchkammerspritzhahn
Die Kleinserie von jeweils 5 Stück ist für die Loks RUR, Mosbach-Mudau 4,E.K.B. 14g, FKB 5i und CARL bereits fest verplant.

DSC06018

Bei dem ersten Blick hat sich am Rahmen der RUR gegenüber den Aufnahmen vom 27. Februar und 6. März nicht viel geändert. Im Detail dann doch: Die Bahnräumer sind montiert und der Rahmen steht nun auf den Bahnräumern, damit er an beiden Enden jetzt auch von unten gestrichen werden kann. Die Kulissensteuerung, die linke Gleitbahn und der linke Kreuzkopf sind wieder angebaut, ebenso die Bremswelle der Druckluftbremse. Ferner sind diverse Kleinteile fertig lackiert und bereit zum Anbau.

210320 DSC06024

Für unsere Lok 14g ist keine Hautcreme, dafür aber ein Satz neuer Ölsperren der Bauart OLVA III eingetroffen.

210319 IMG 1239 2

Die Bremswelle für unsere Mudauer Lok ist mit neuen Lagerböcken versehen und wieder an den Rahmen montiert.

Bremswelle Mudau

Rahmen und Führerhaus der Lok in der aktuellen Gesamtansicht. Vorne ist auf dem Rahmen das neue Mantelblech der Rauchkammer abgelegt.

Mudau

In Mönchengladbach wird am Langkessel unser Mudauer Lok 4 (99 2704) gerade ein Bodenflicken im ersten Kesselschuß eingesetzt. Die alten Stemfurchen um die Niete wurden ausgeschweißt und plangeschliffen, die extrem hohlgestemmte Blechkante des zweiten Schusses durch Schweißen und beschleifen wieder hergestellt. Als nächstes  werden am Langkessel noch neue Flansche für die Kesselspeiseventile eingesetzt.

Kessel Mudau

Die Substanz des Kessels ist durchaus brauchbar, der rauchkammerseitige Rohrspiegel wurde bereits einmal erneuert und ist noch gut, ebenso der Rohrspiegel in der Feuerbüchse (auch schon einmal erneuert).

Mehr Arbeit im am Hinterkessel erforderlich. Neben der Instandsetzung der Feuerkiste muss am Stehkesselmantel der Bodenring-Bereich neu angeschuht werden. Die Stehbolzenlöcher sind bereits früher einmal ausgebüchst worden (Gewindebuchsen), hier müssen neue Buchsen eingeschweißt werden.

Interessant sind die seltsamen ovalen Flicken über den hinteren unteren Waschluken im Stehkesselmanrtel. Sie rühren daher, dass man offenbar zu DB-Zeiten einen Flicken in die Feuerbüchse eingeschweißt hat, ohne die Feuerbüchse auszubauen. Man hat Öffnungen in den Stehkessel geschnitten, durch die die Feuerbüchsnaht gegengeschweißt wurde, und diese anschließend mit diesen Flicken verschlossen.

Kessel Mudau 2

Wij gebruiken cookies op onze web site. Sommigen zijn essentieel voor het correct functioneren van de site, terwijl anderen ons helpen om de site en gebruikerservaring te verbeteren (tracking cookies). U kan zelf kiezen of u deze cookies wil toestaan of niet. Let op dat als u onze cookies weigert mogelijk niet alle functies van de site beschikbaar zijn.
