9. März 2021: "Kurbeleien" an unserer Mudauer Lok 4
Zur Bearbeitung der Treibzapfen unserer Mosbach - Mudauer Lok 4 haben die Kollegen in Mönchengladbach eine Vorrichtung gebastelt.
Die Treibzapfen sind an den Laufflächen super gehärtet und müssen daher geschliffen werden. Wegen der Form des Kurbelarmes kann das nur mit einer speziellen Schleifmaschine geschehen. Deren Scleifscheibe muß zwischen Treibschenkel des Zapfens und rückseitigem Ansatz der Kurbel passen. Aber gleichzeitig darf das Gehäuse der Schleimaschine nicht am Zapfen anstoßen. Auch hier ist Gehirnschmalz gefragt, wie das Problem auf einer der beiden vorhandenen Supportschleifmaschinen gelöst werden kann.
Die kleinen Excenterkürbelchen hat EWK auch äußerlich bearbeitet, d.h. die schlimmsten Stellen der Kurbelblätter aufgeschweißt und sie am Umfang hübsch oval nachgefeilt. Zwar waren noch die Körnermarken der Herstellung zu sehen, aber der damalige Schlosser (Azubi?) hatte sich nicht unbedingt daran gehalten. Da konnte noch einiges an der Form verbessert werden.
8. März 2021: Hahn zur Schieberkasten-Entwässerung
Im Dezember hatten wir über die blindgeflanschte Schieberkasten-Entwässerung an der RUR berichetet. Zwischenzeitlich ist ein Entwässerungshahn bis auf das Einschleifen des Hahnkükens fertig bearbeitet. Als Unterlage eine Vergleichsaufnahme von der Lokomotive OEG 102.
7. März 2021: Trompeten-Solo für einen Doppelsauger

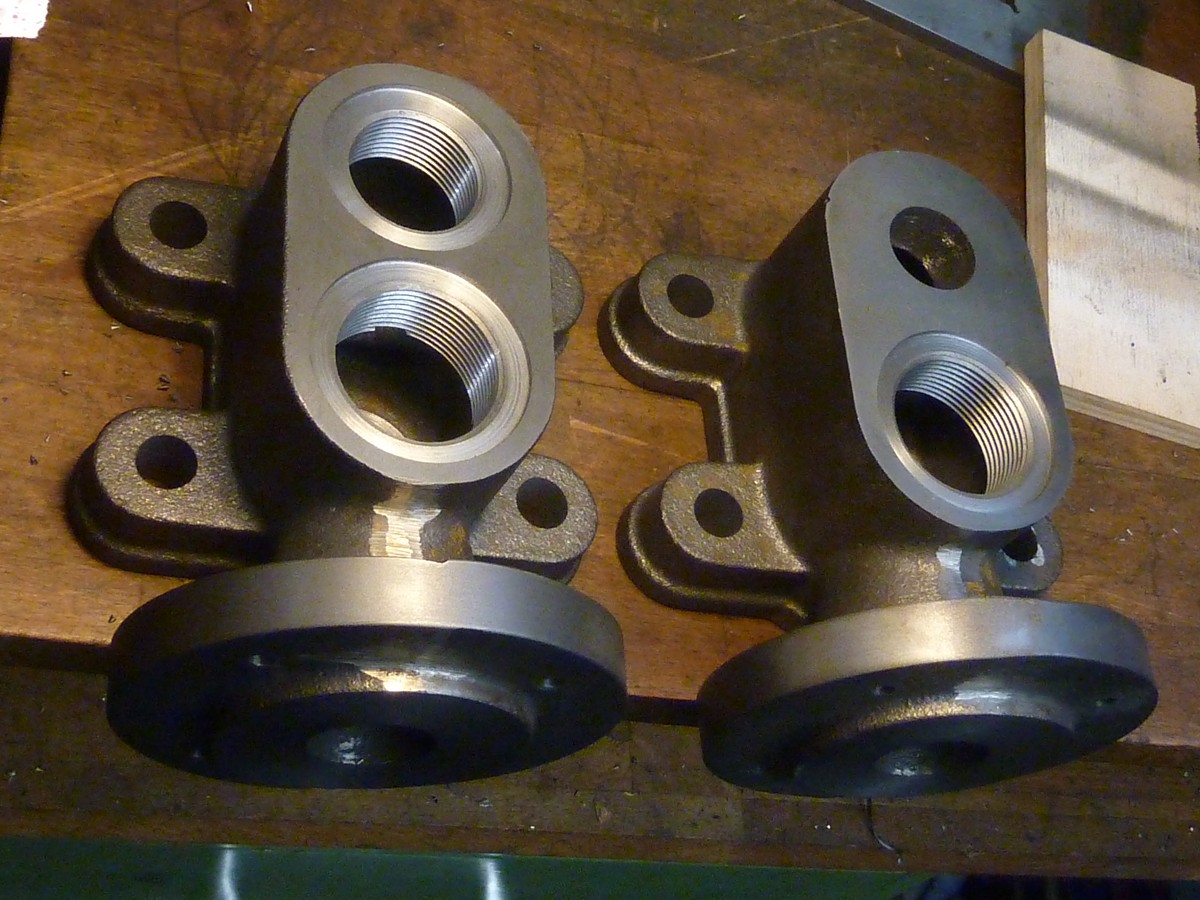

Der im Bau befindliche Körting-Doppelsauger hat seine Düsen-Einsätze bekommen. Das links eingesetzte "Mundstück" lädt natürlich zu einem Versuch ein. Und tatsächlich: Klang und Klangfülle des Saugers im Trompeten-Modus sind beeindruckend!
Im Hintergrund ein alter Sauger vom DEV, den wir uns als Muster ausleihen durften.
6. März 2021: Einbau Gleitbahn RUR
Die Gleitbahnen und der Kreuzkopf vom rechten Zylinder sind wieder eingebaut. Im Vordergrund das Handrad von der Feststellbremse.
Die Teile für die linke Seite. An der unteren Gleitbahn (hinten) ist der Festpunkt für den Schwinghebel der Joy-Steuerung angebracht.
Die frisch gestrichene Kulissenwelle der Joy-Steuerung wartet auf den Einbau.
5. März 2021: Neue Handgriffe
Für diverse Armaturen haben wir uns neue Handgriffe aus Holz drechseln lassen.
4. März 2021: Bearbeitung Achslagerschalen E.K.B. 14g
Die Bearbeitung der Achslagerschalen der E.K.B. 14g hat begonnen.

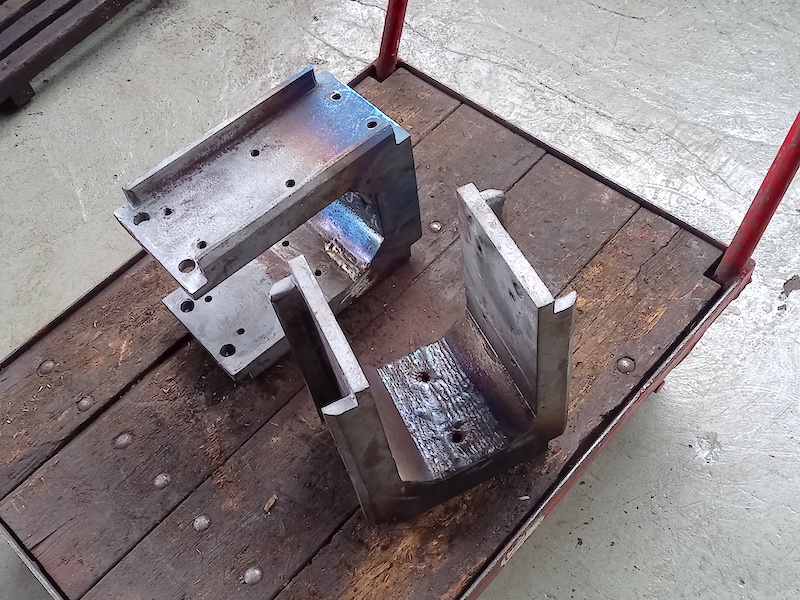

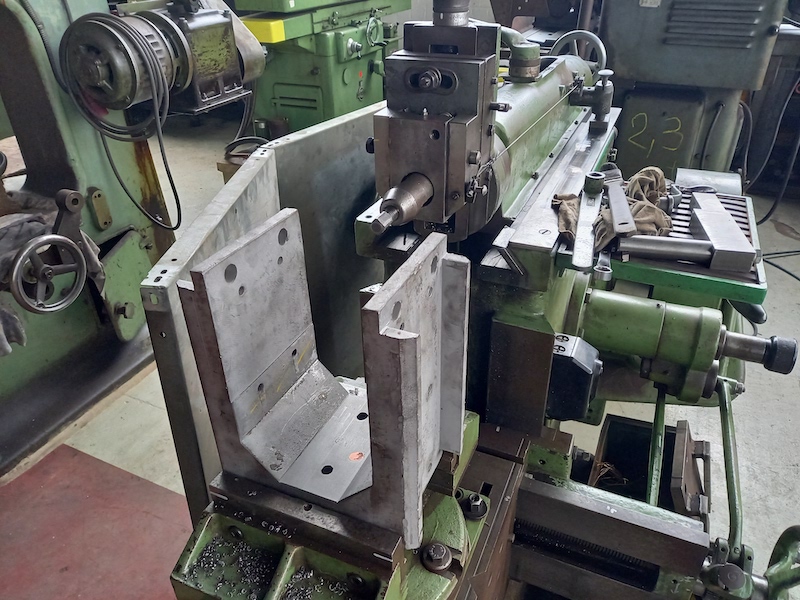

Vorrichtung zum Spannen des Achslagergehäuses.
Ausgedrehte Achslagerschale.
Nuten für den Weißmetallausguß.
3. März 2021: Kohlenkasten E.K.B. 14g

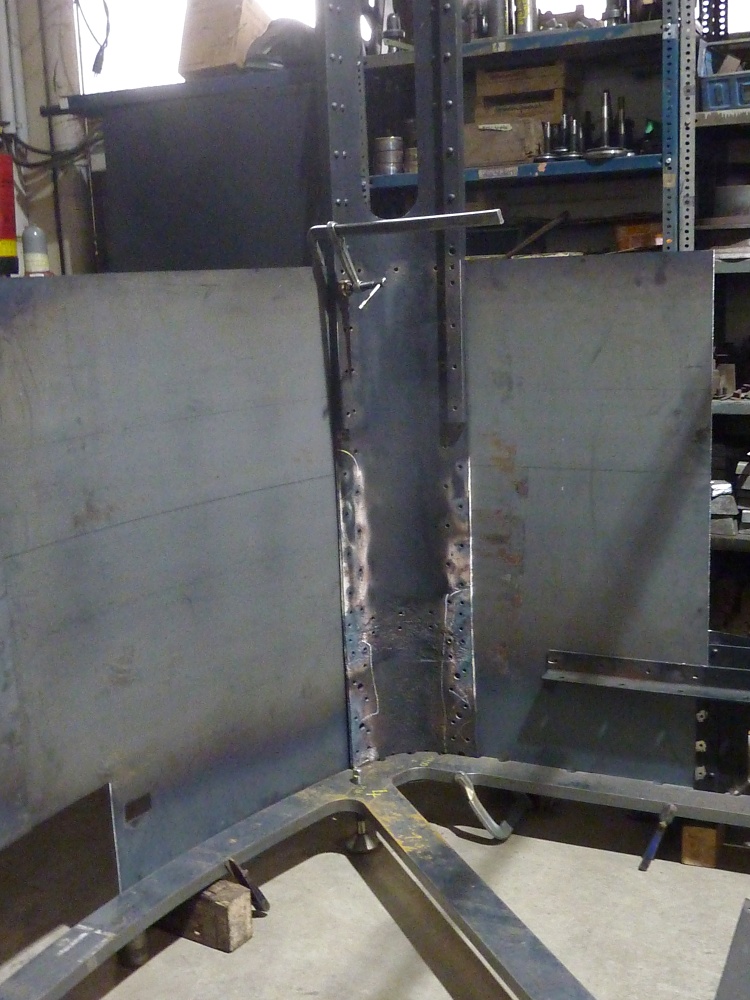

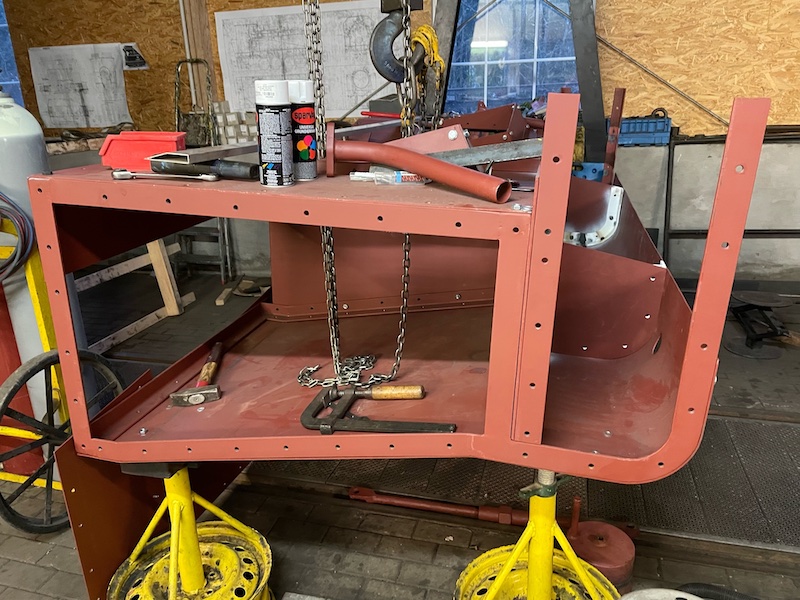

Die Bleche für die Rückwand des Kohlenkastens sind gebogen und gekantet. Der Kohlenkasten steht auf dem Kopf.
Auch an der Führerstands-Innenseite vom Kohlenkasten werden die Bleche gerade angepasst. Auf dem Bild ist gut zu erkennen, daß der Kohlenkasten nicht bis zur Unterkante der Rückwand / Oberkante des Lokrahmens reicht. Auch der Fußboden des Führerstands wird nicht direkt auf dem Fahrzeugrahmen liegen.
2. März 2021: Rahmenwasserkasten E.K.B. 14g - Deckel drauf!

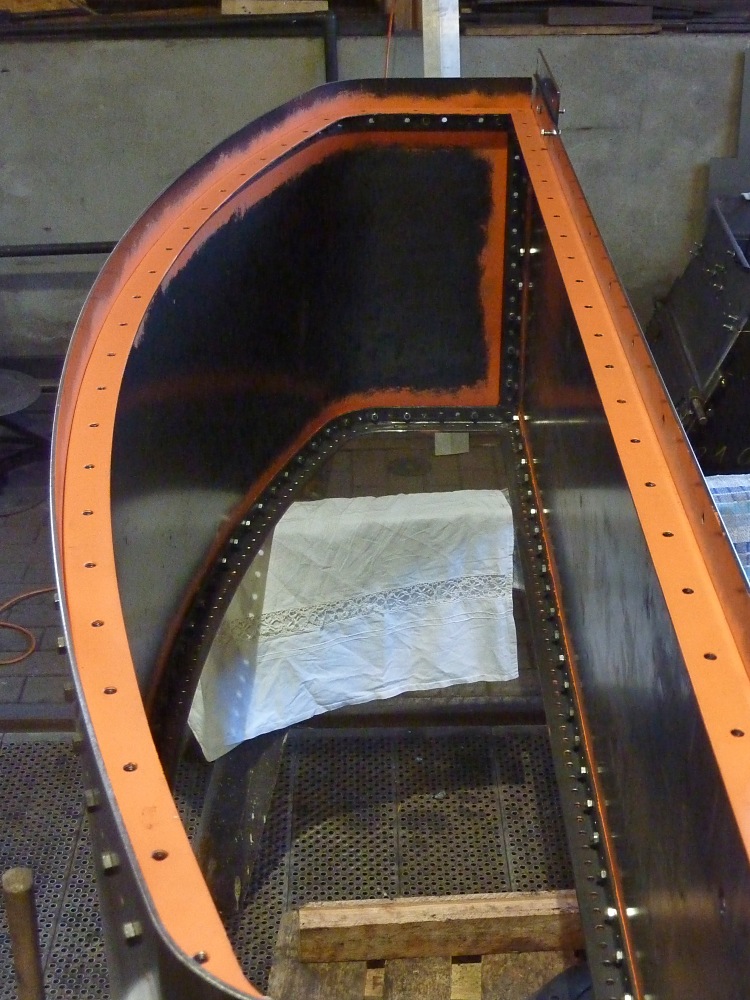

Der Rahmenwasserkasten unserer Dampflok E.K.B. 14g bekommt einen neuen Deckel. Das Blech ist schon zugeschnitten und gebohrt. Wie unschwer auf dem Bild zu erkennen ist, fehlt noch die Rückwand des Wasserkastens.
1. März 2021: Wenn es sein muß, stellen wir den Wagen auch hochkant hin!

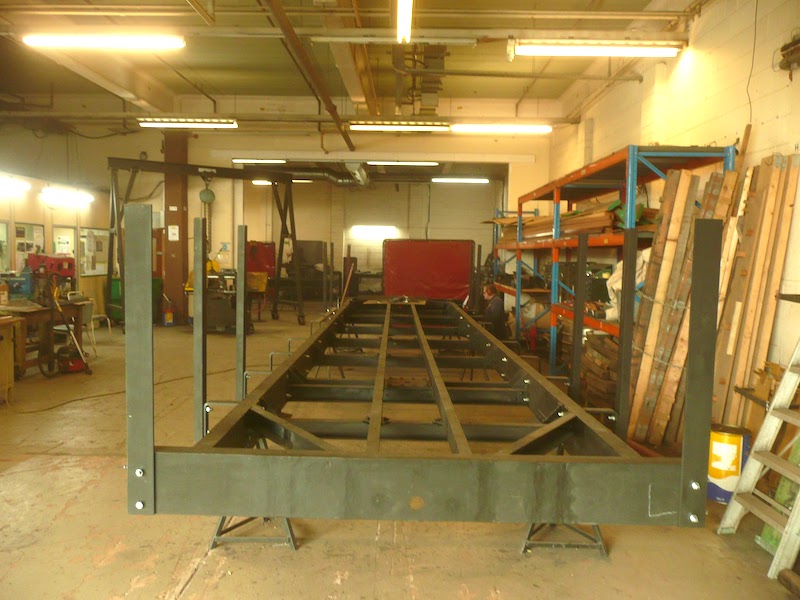

Überkopf Anstreichen ist nicht angenehm - auch weil die Farbe ja eher der Schwerkraft nach unten folgen möchte. Die Kollegen bei Alan Keef Ltd. haben deshalb für die Lackierarbeiten den Rahmen vom OEG 1029 mit dem Bockkran angehoben und hochkant in die Werkstatt gestellt.
28. Februar 2021: Dreiwegehahn für Pfeife und Dampföler

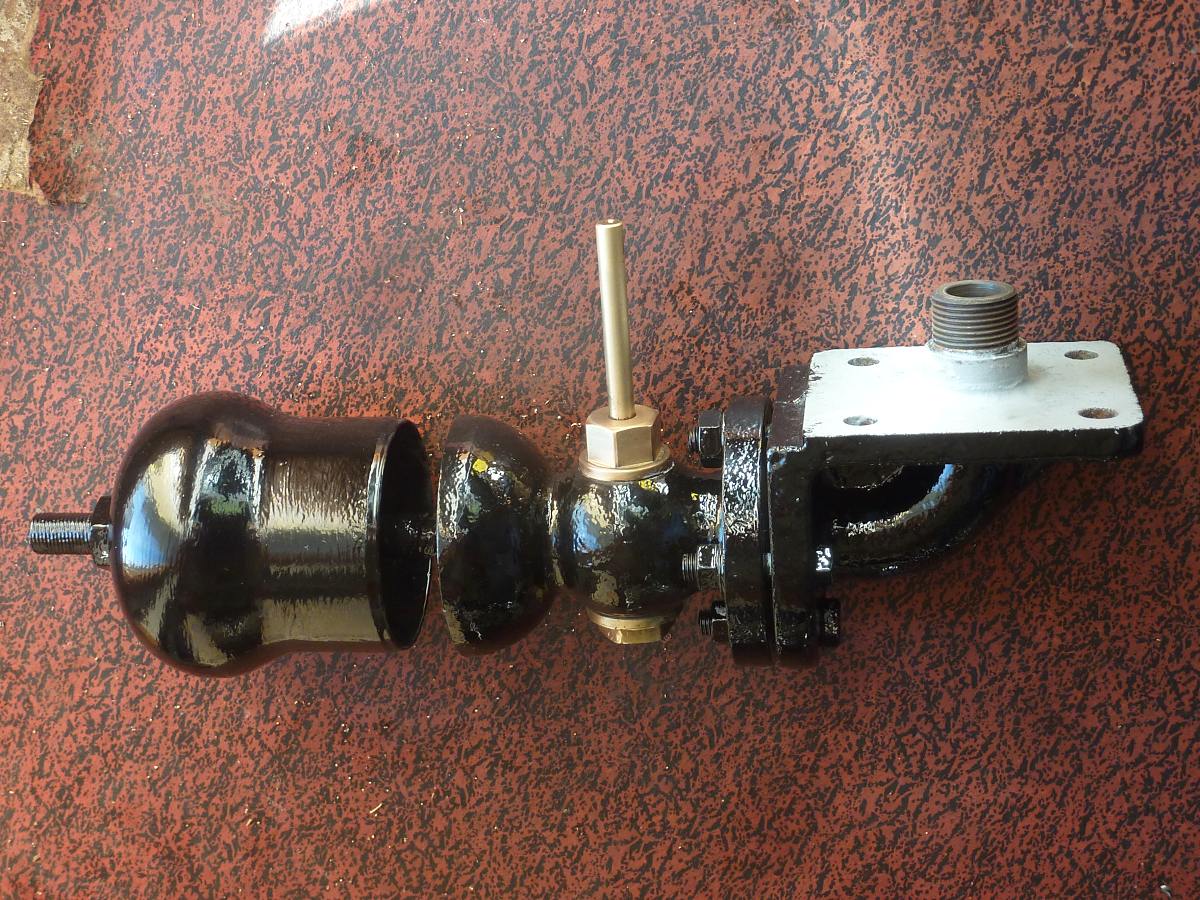

Gestern haben wir zur Probe den Dreiwegehahn für Pfeife und Dampföler am Dom vom Kessel der RUR montiert. Der Hahnküken muss noch eingeschliffen werden und fehlt hier auf dem Bild. Der Abgang für den Dampföler wird blind verflanscht, da wir die RUR mit dem bereits in Düren verbauten Boschöler in Betrieb nehmen werden. Wir erhalten uns so aber die Option, die RUR später einmal mit einem Dampföler (wie auf der OEG 102) auszurüsten. Ob die RUR bei der Auslieferung mit einem Dampföler oder einer Schmierpresse ausgerüstet war, geht leider weder aus der Werkzeichnung noch der Bauartbeschreibung hervor.
